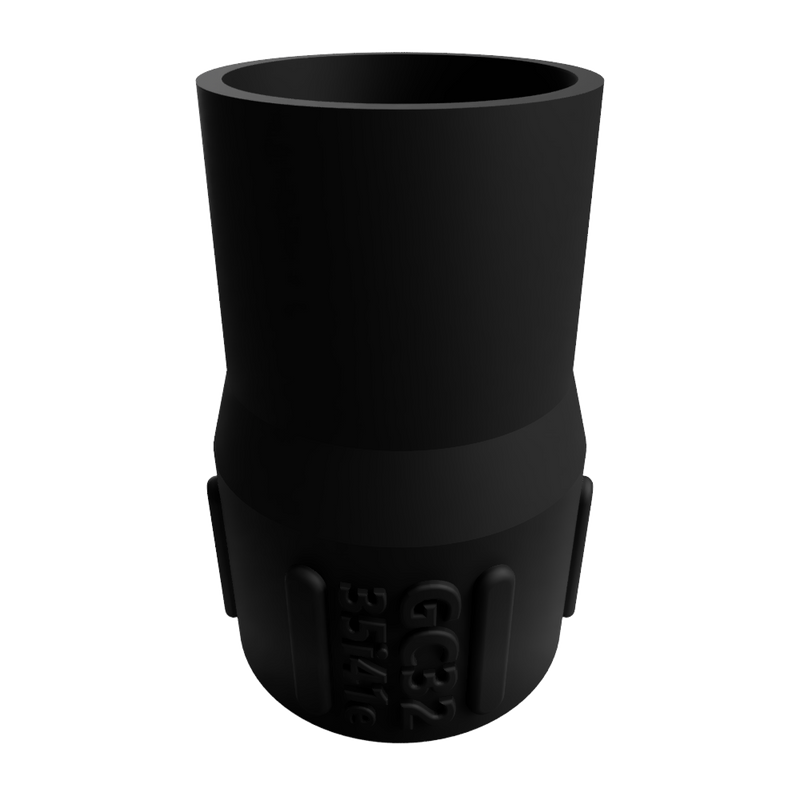

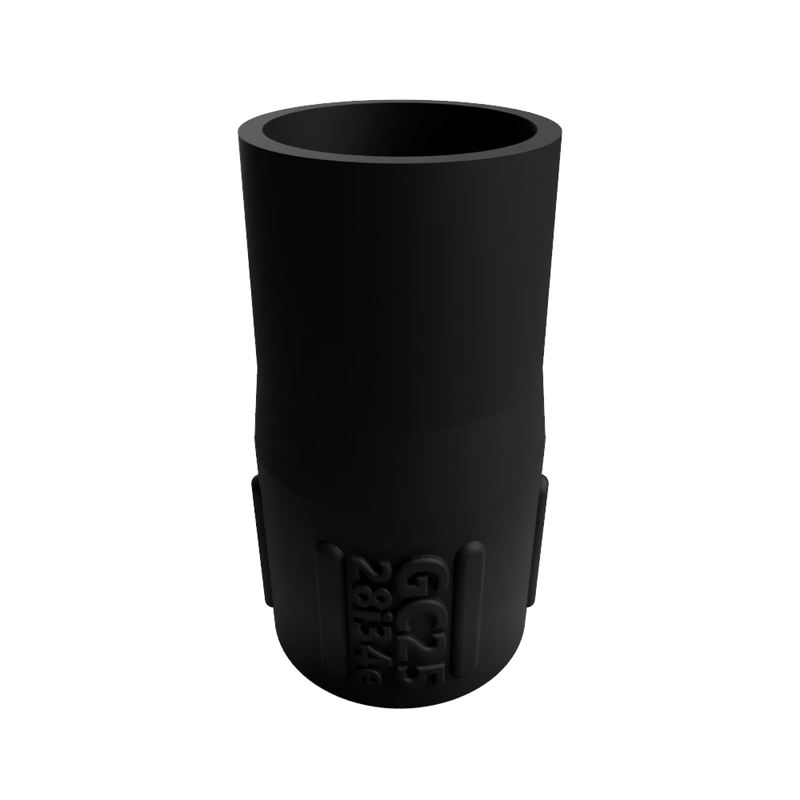

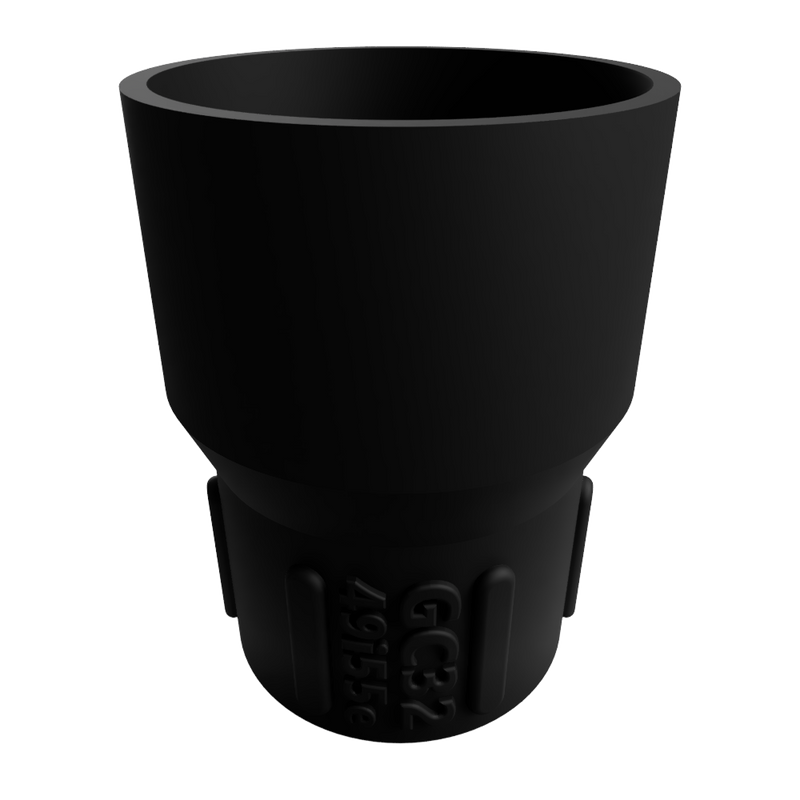

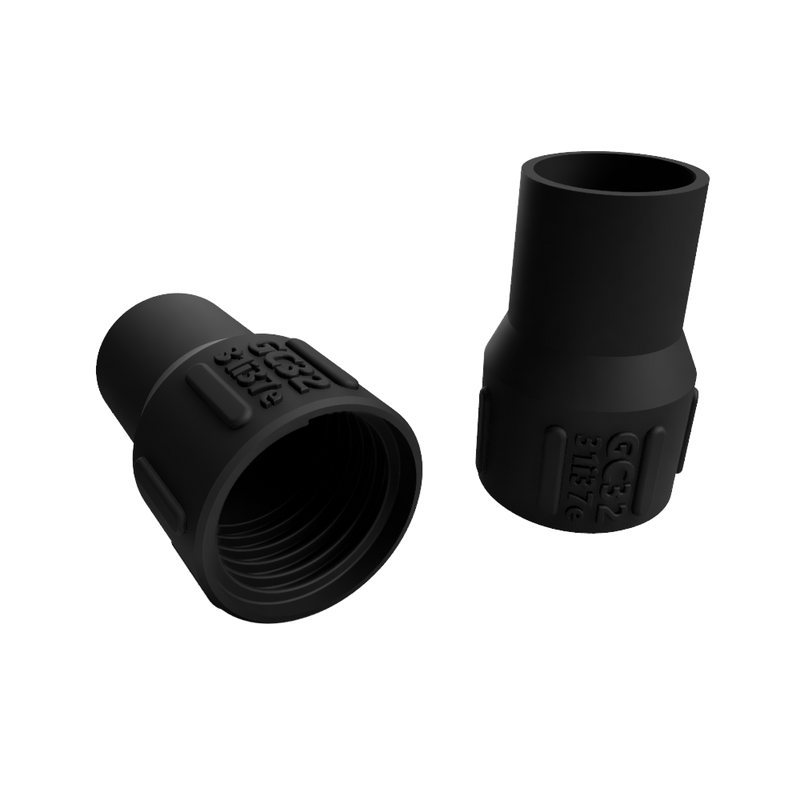

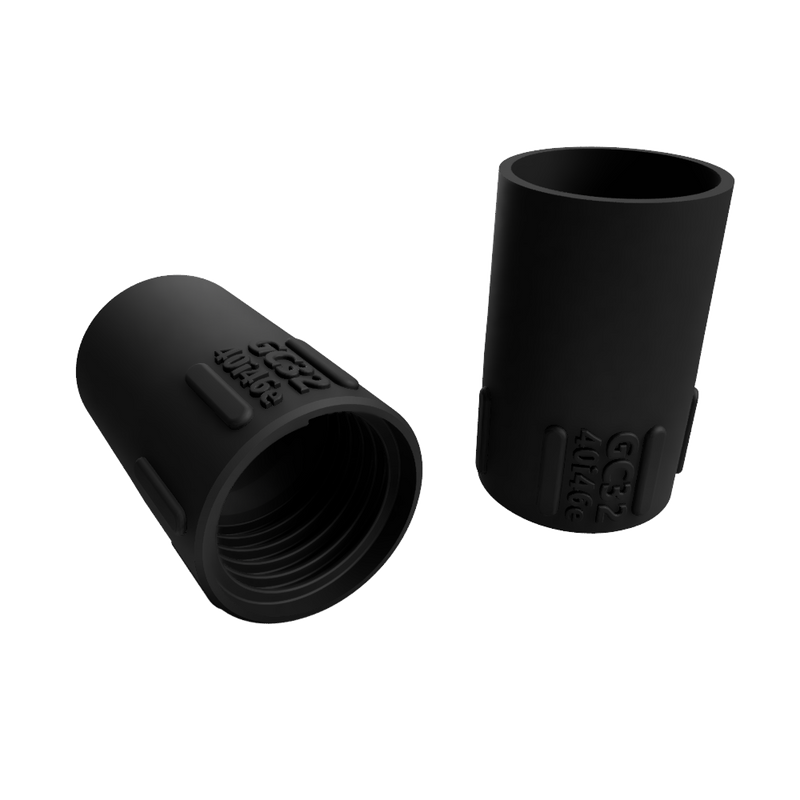

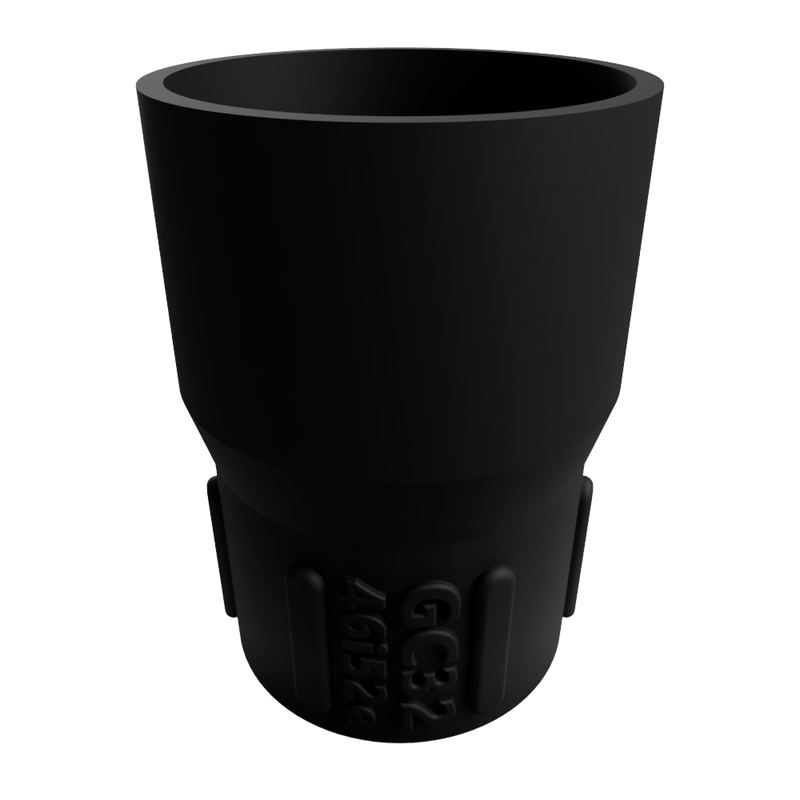

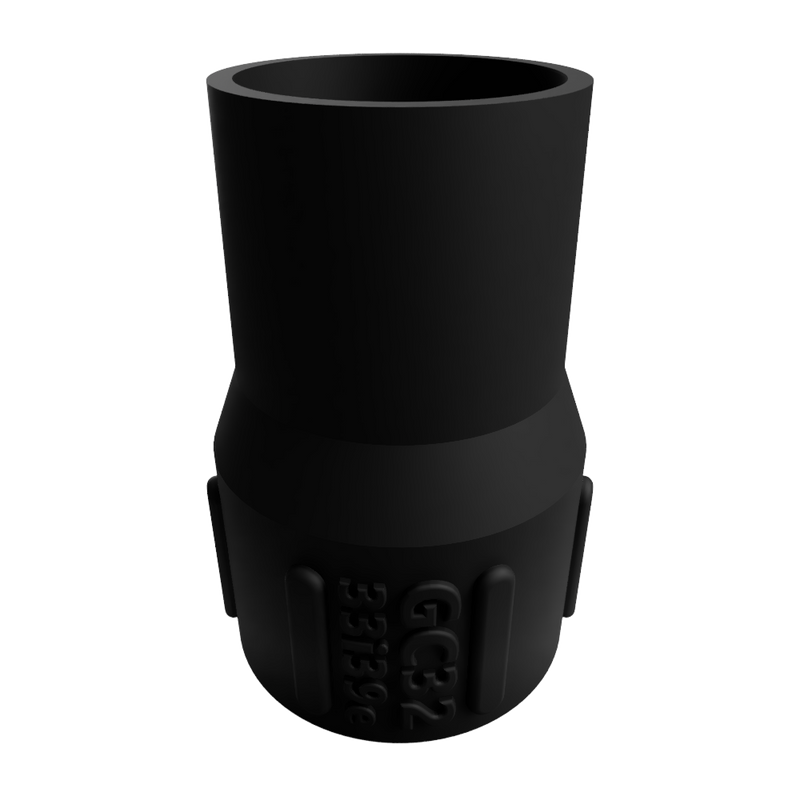

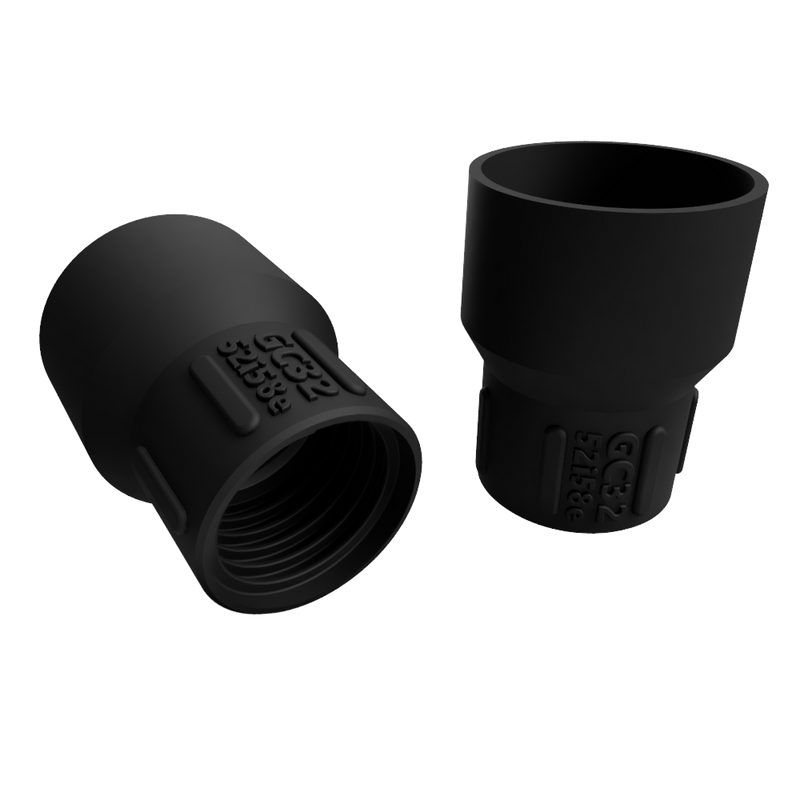

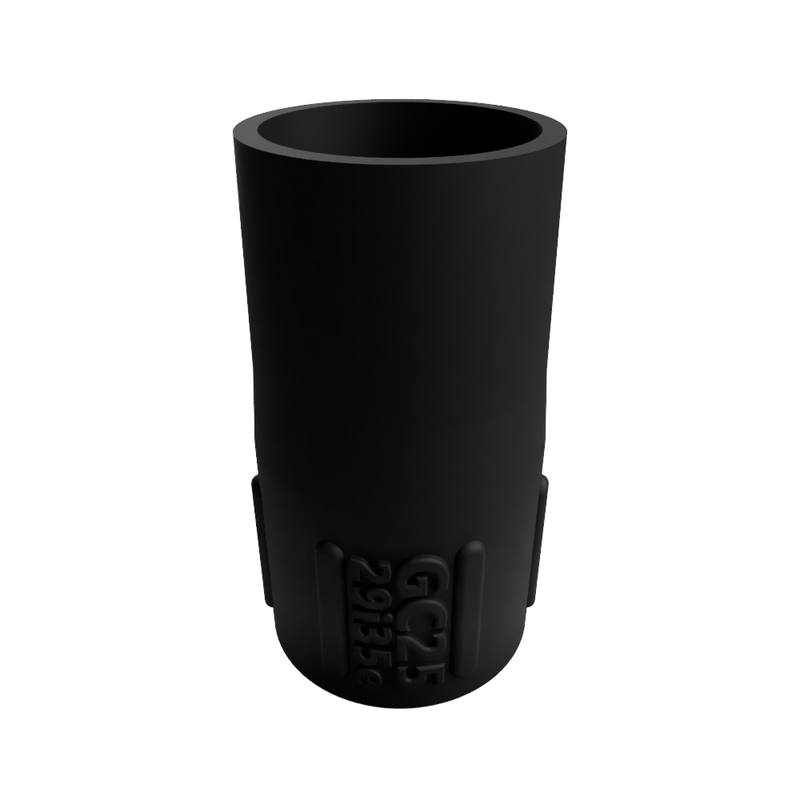

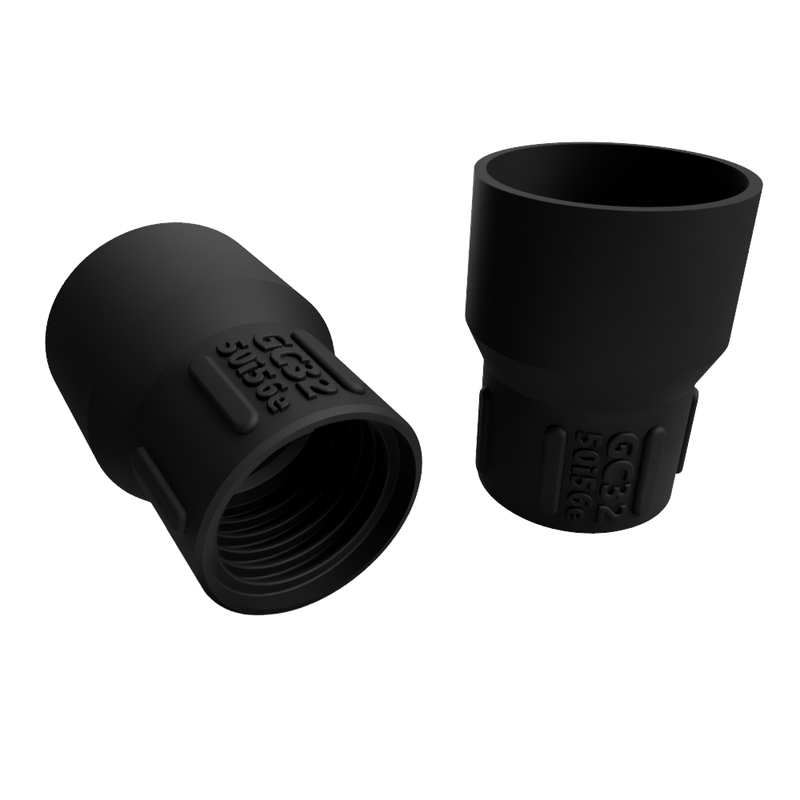

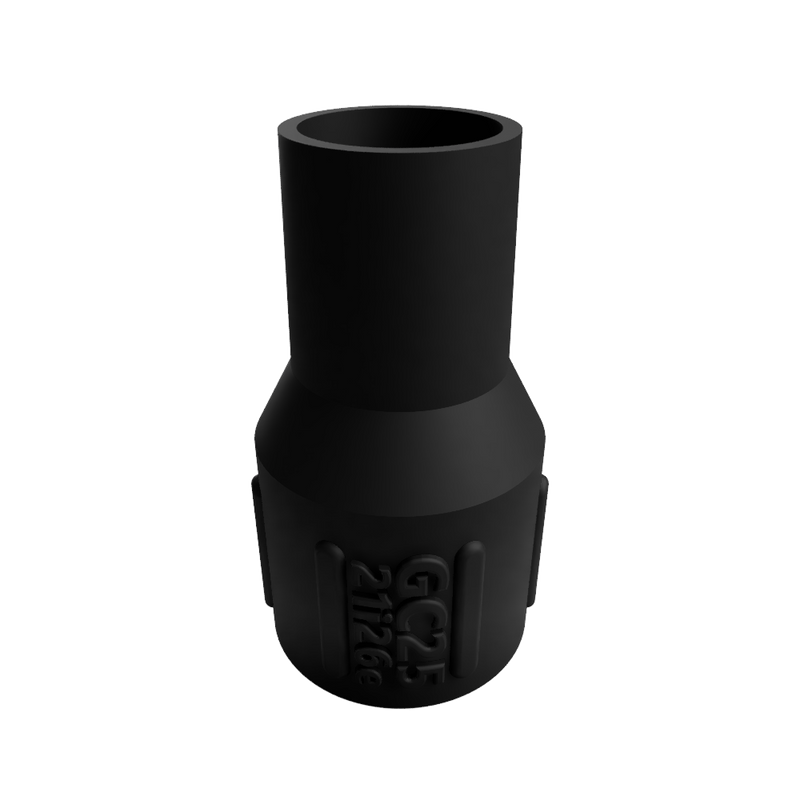

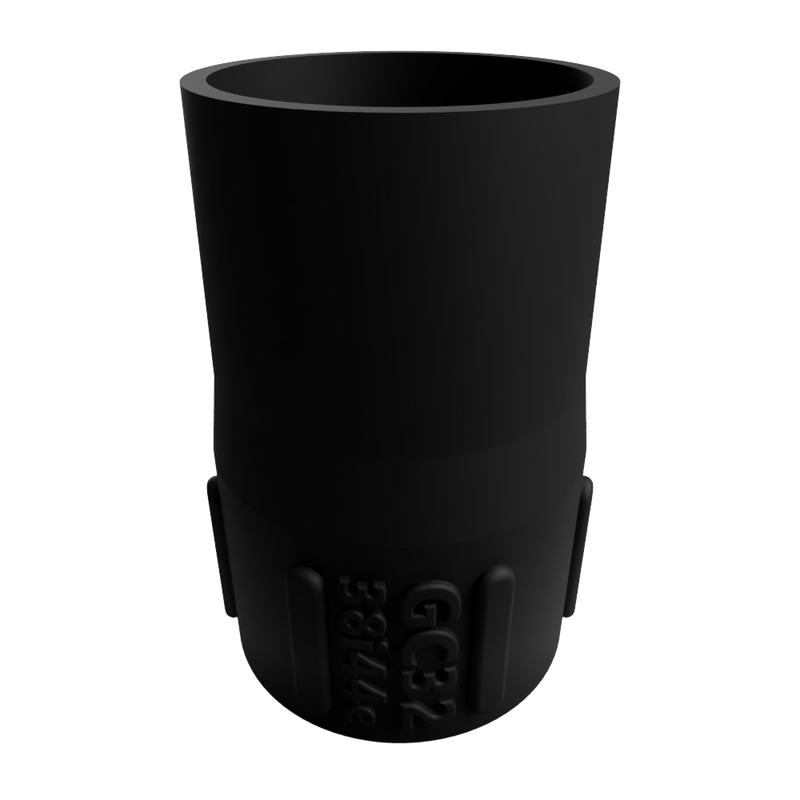

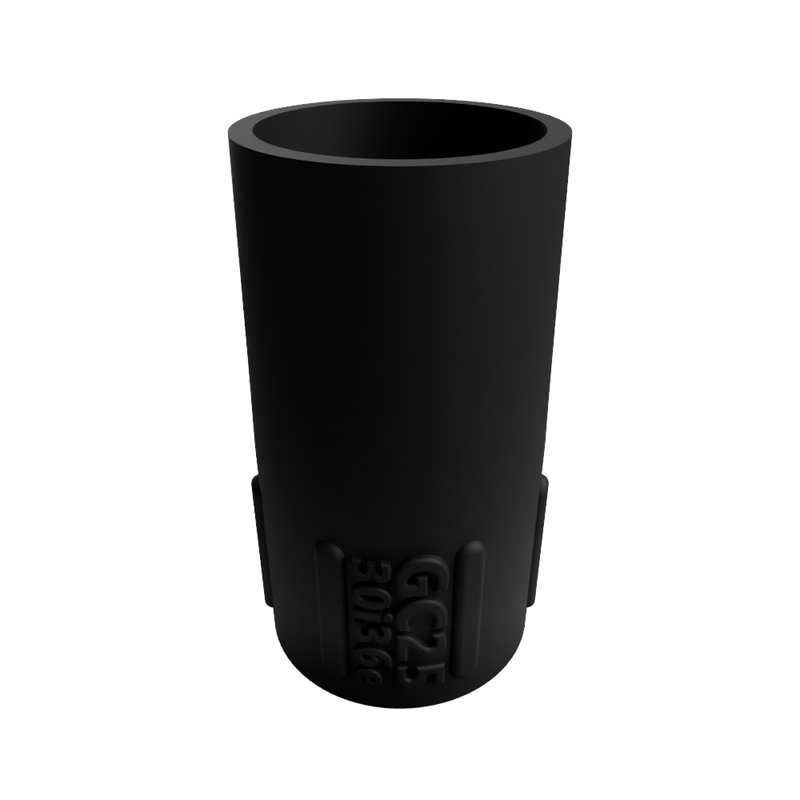

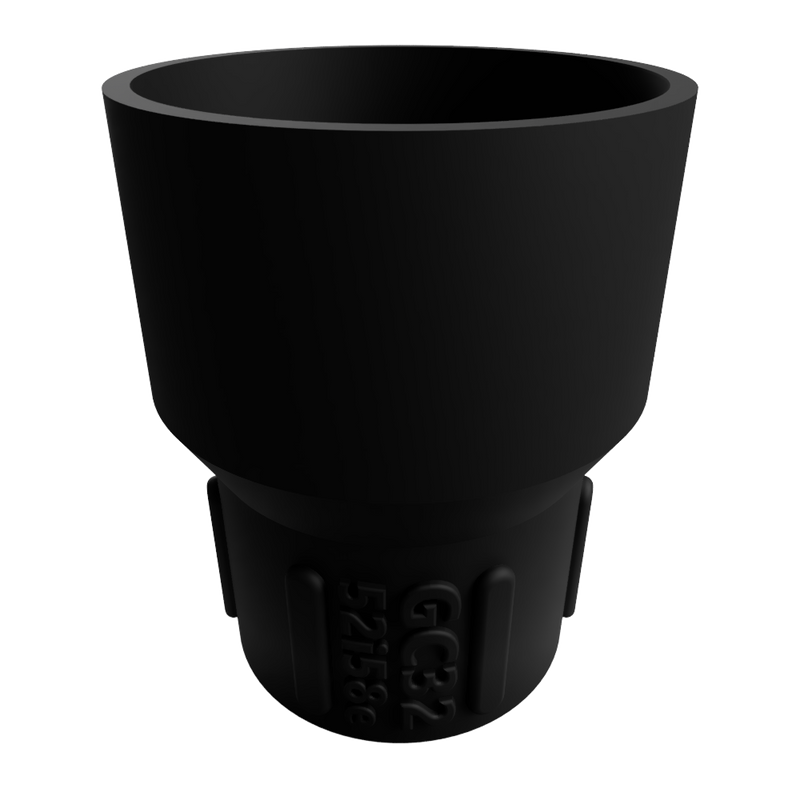

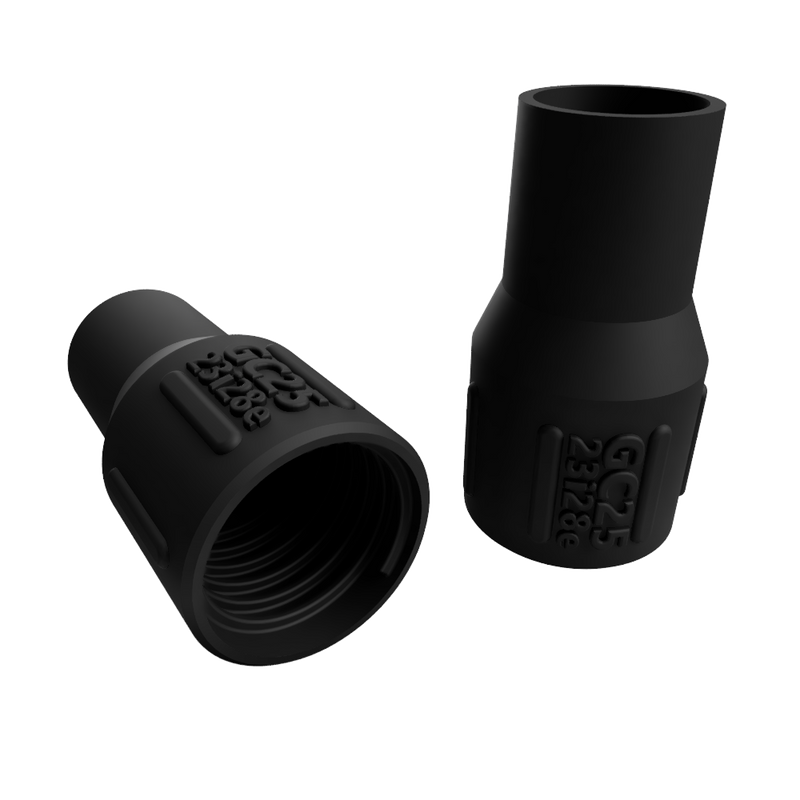

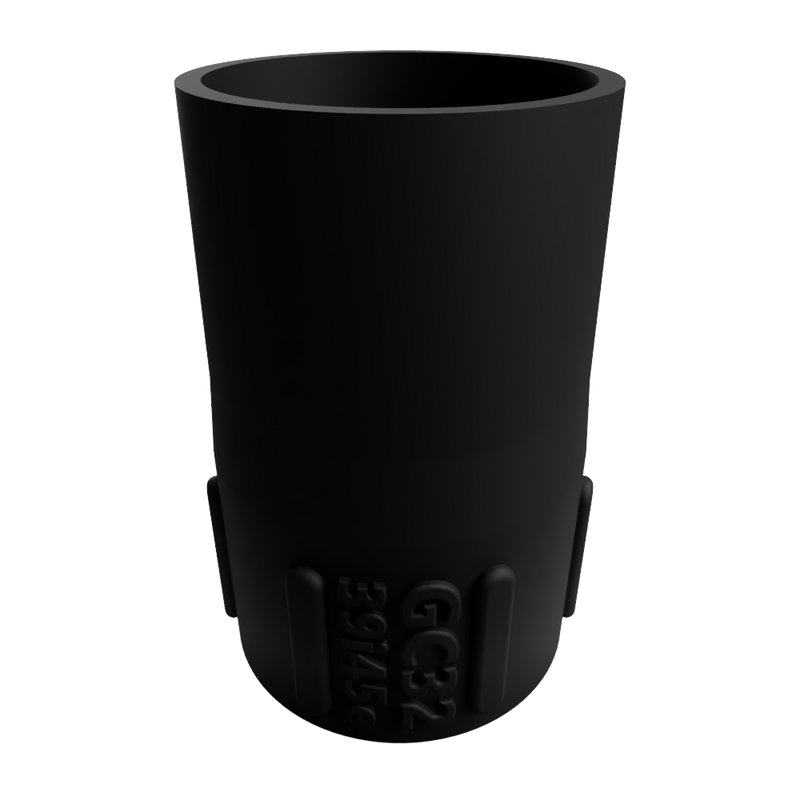

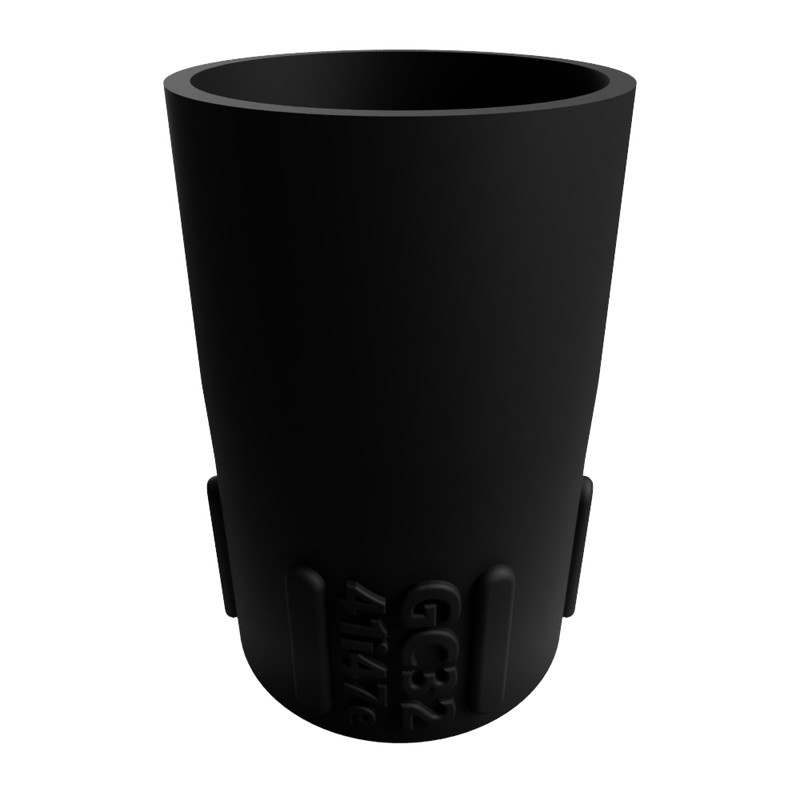

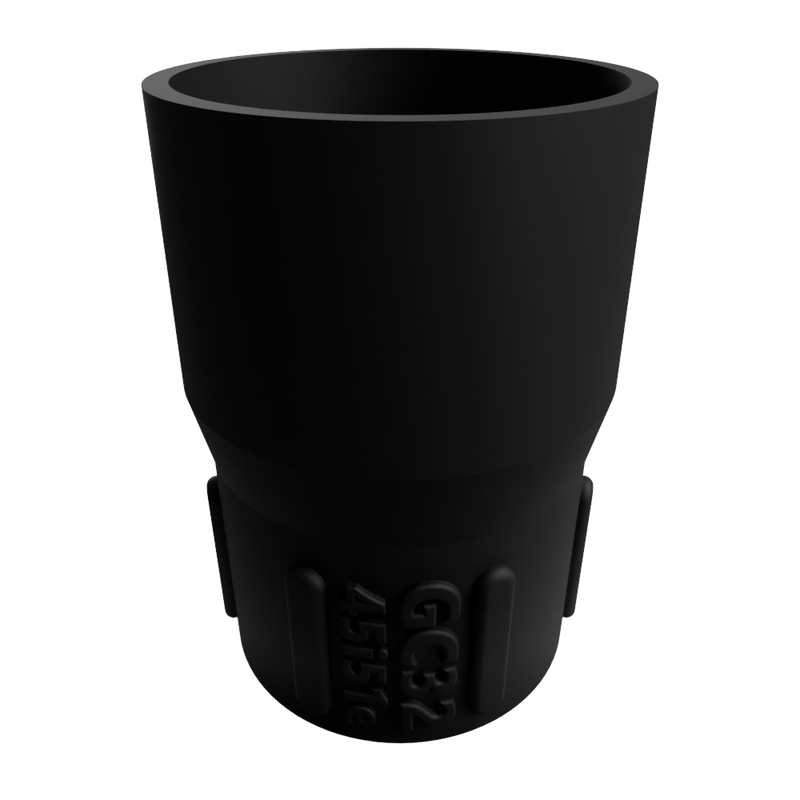

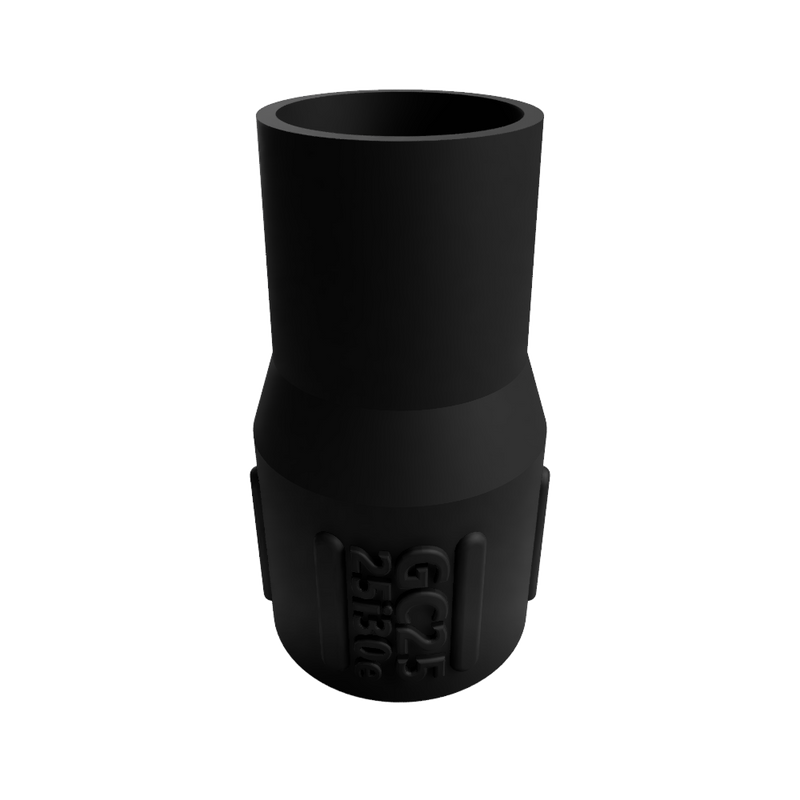

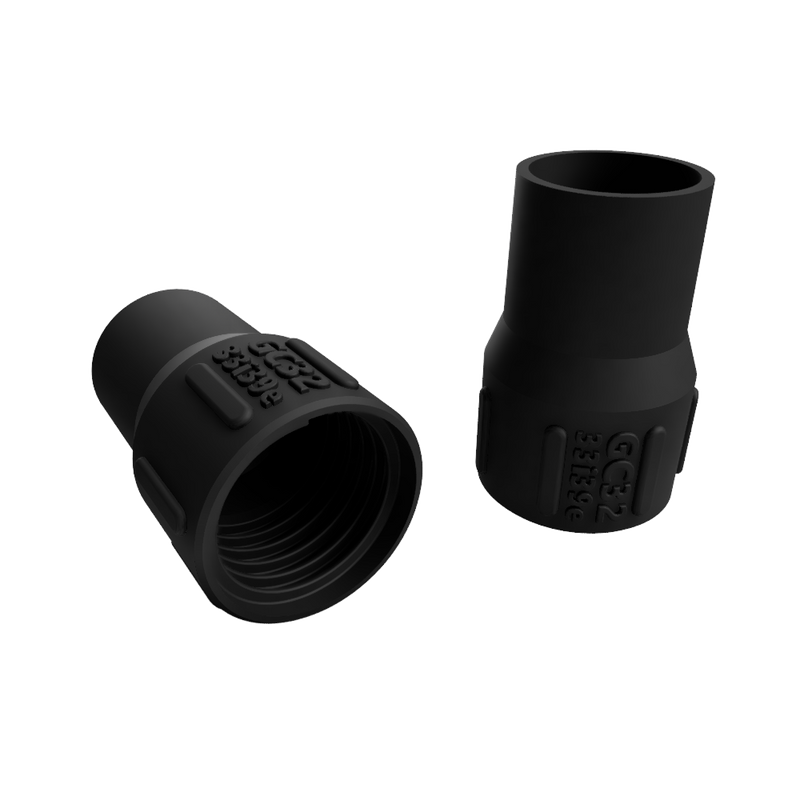

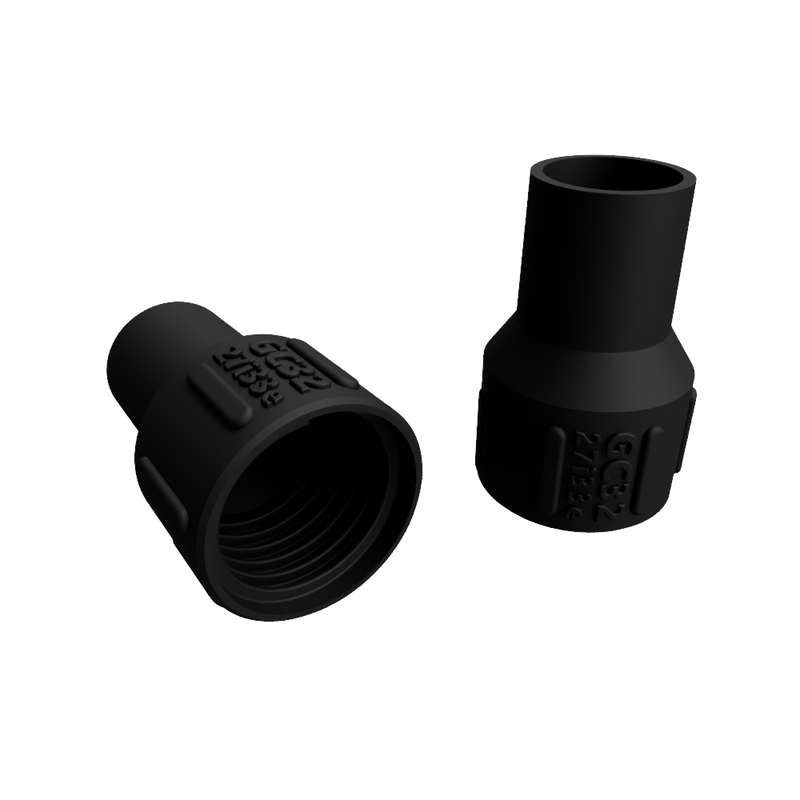

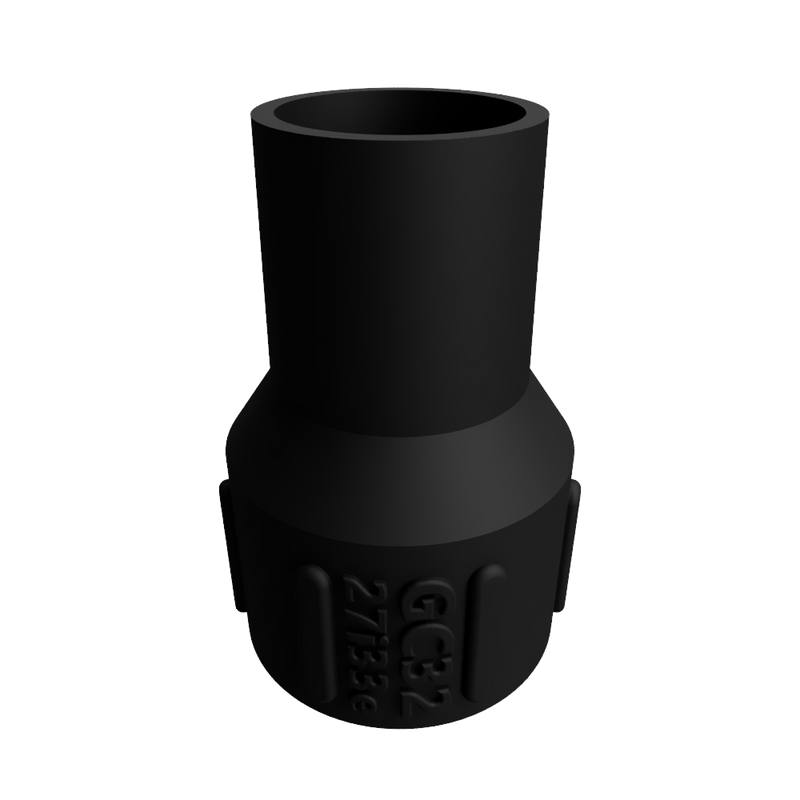

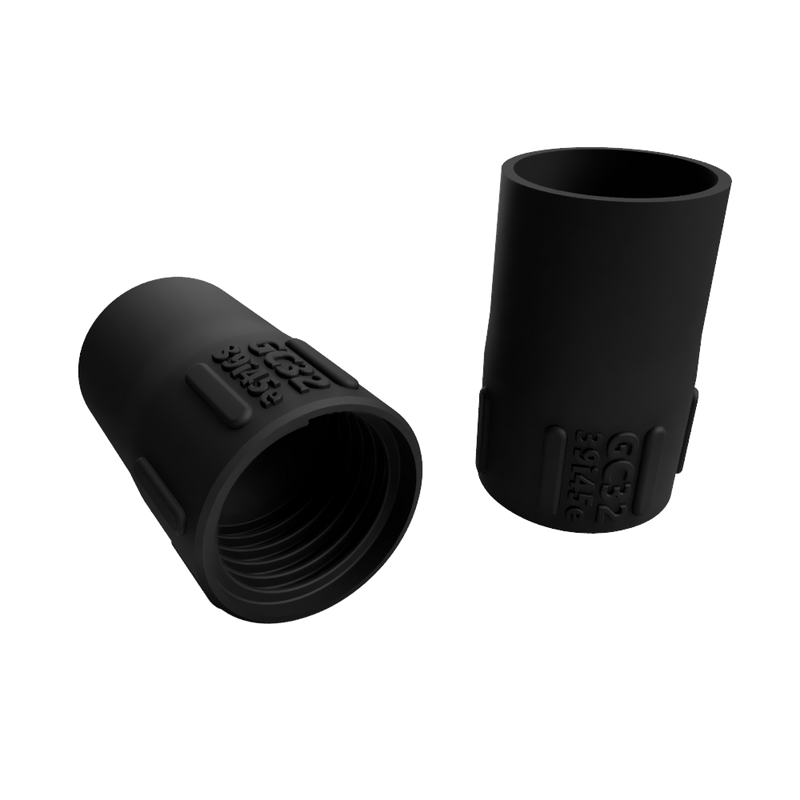

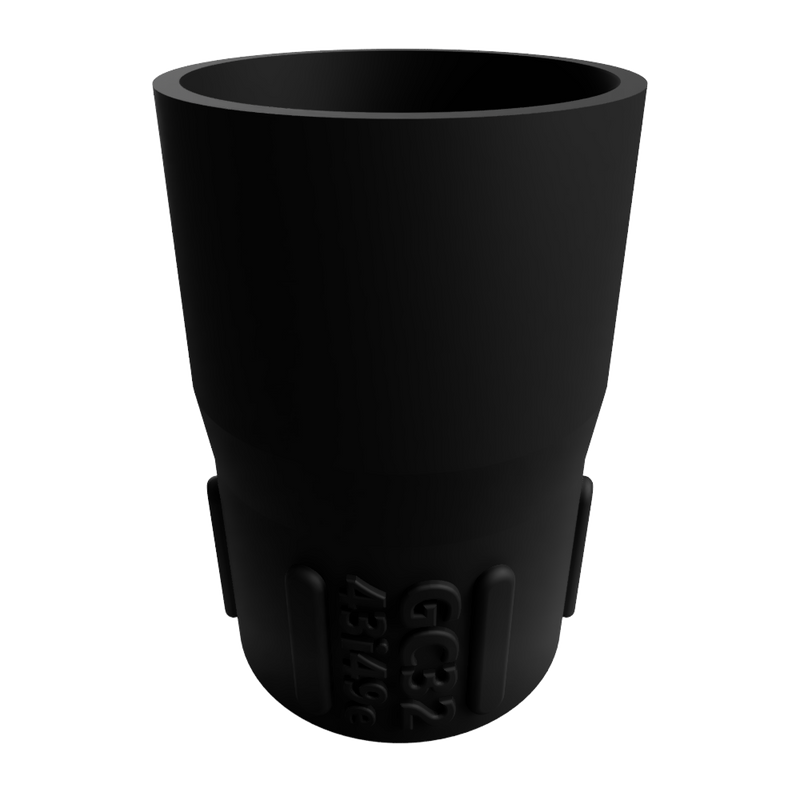

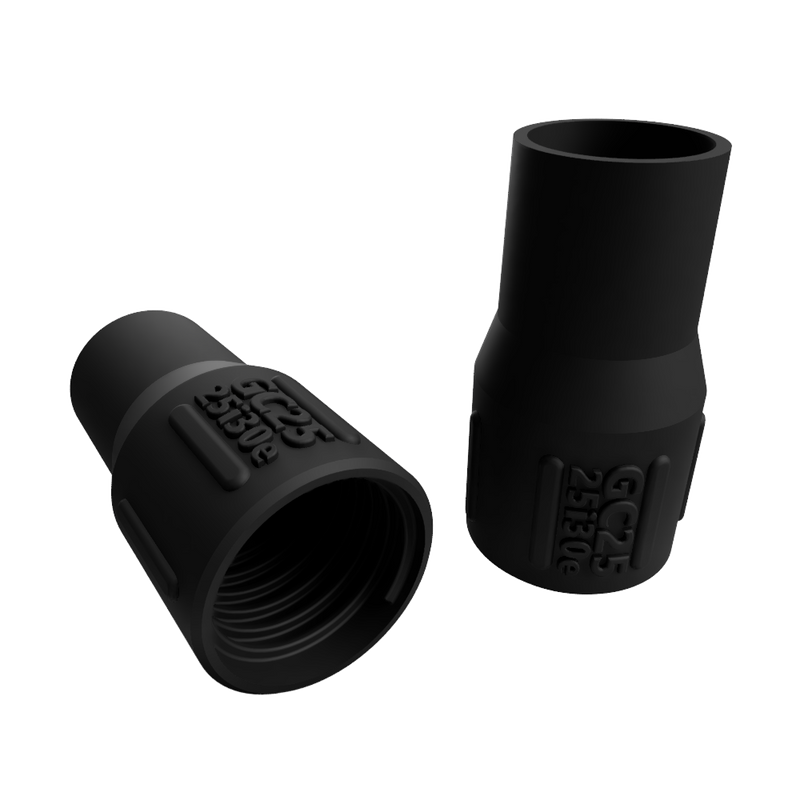

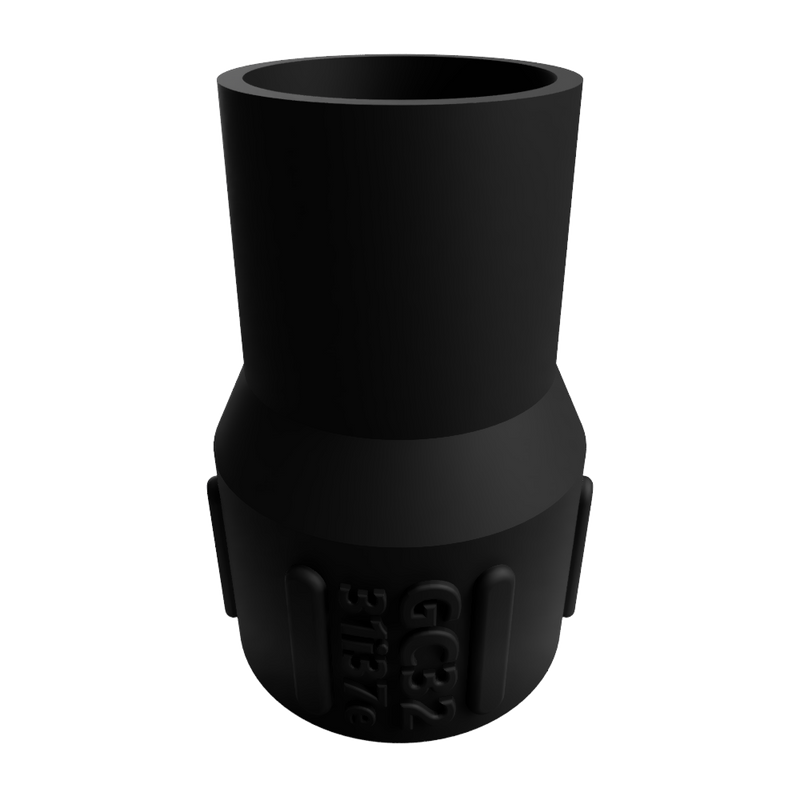

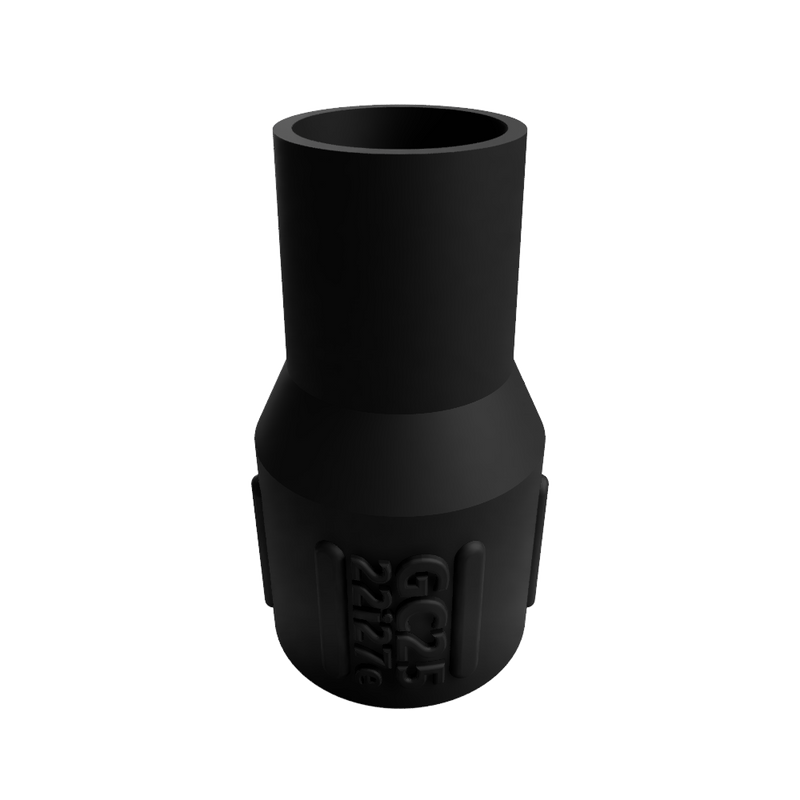

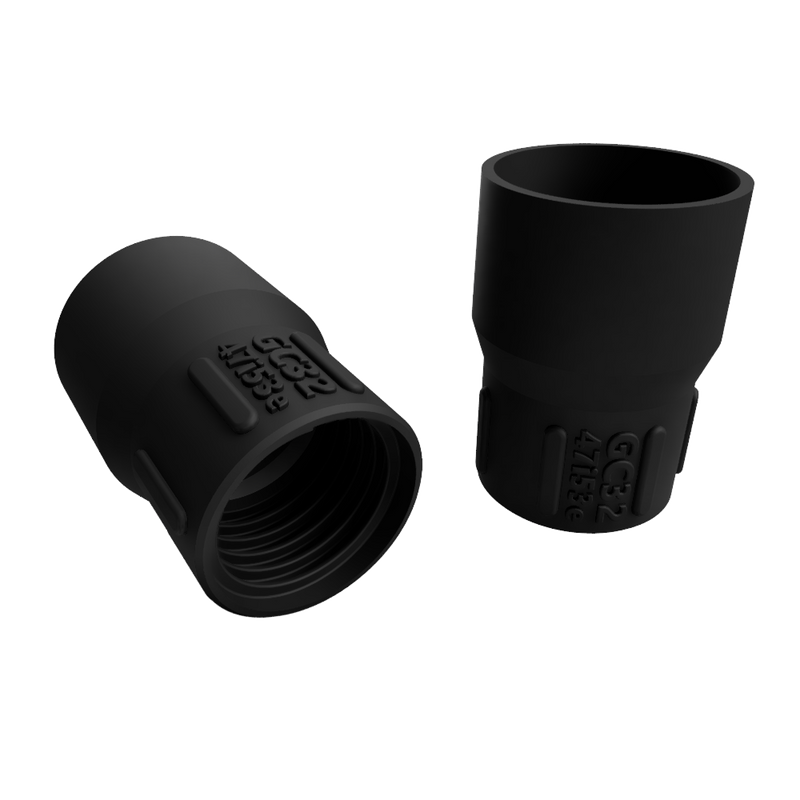

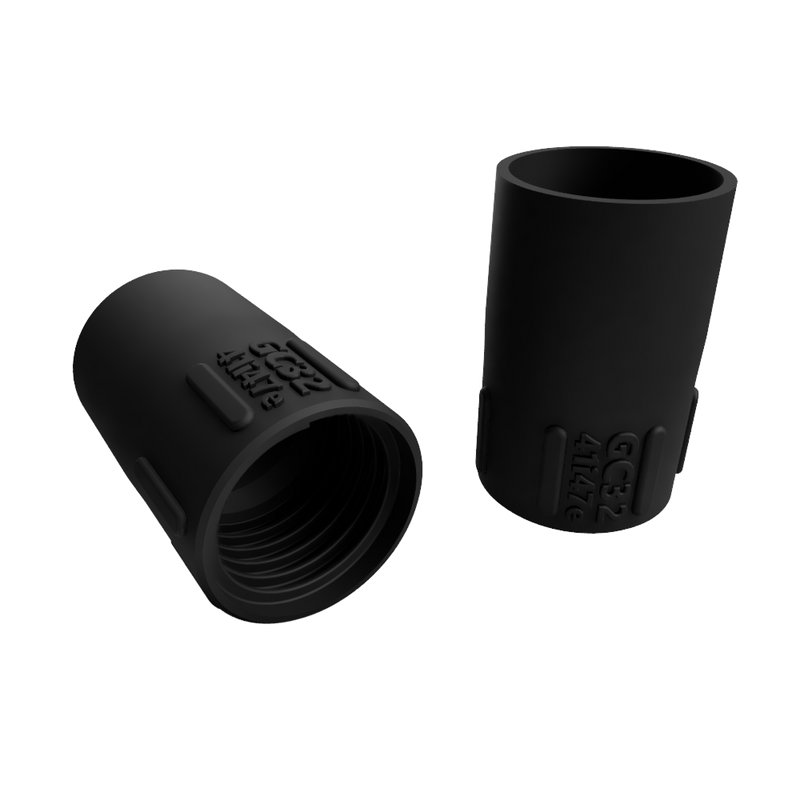

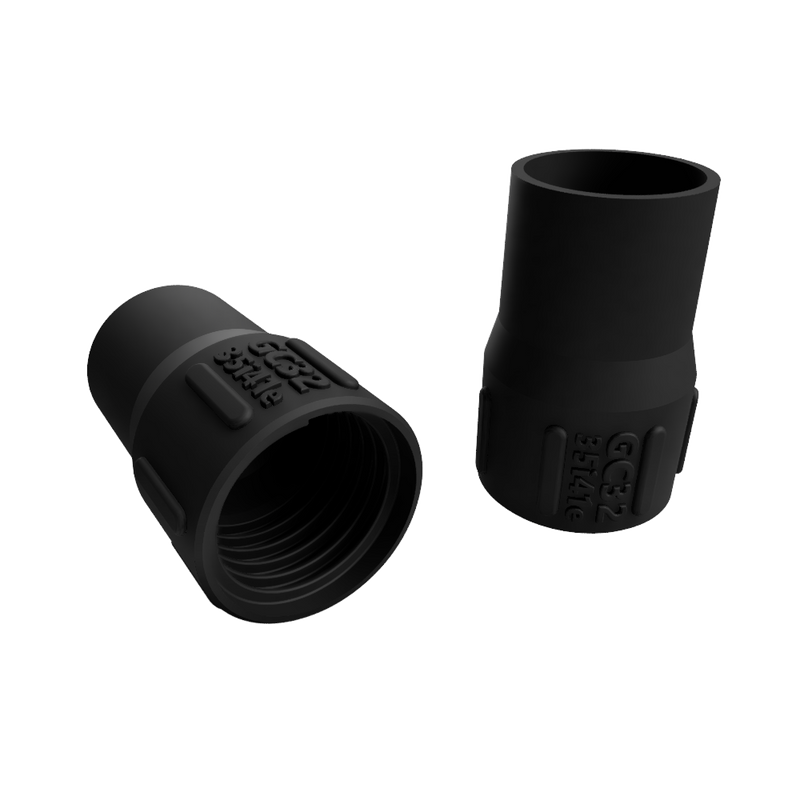

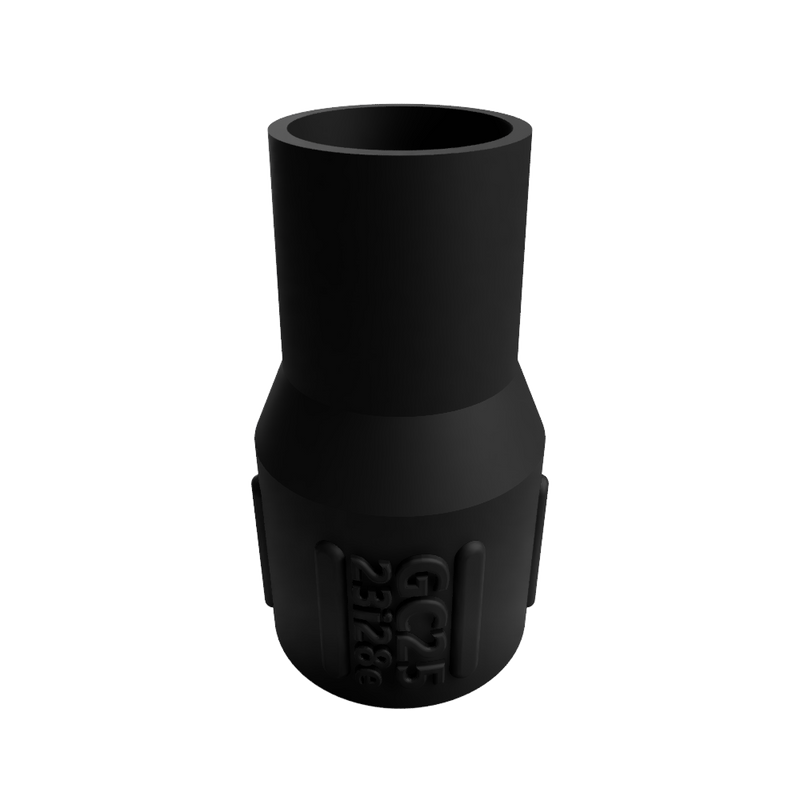

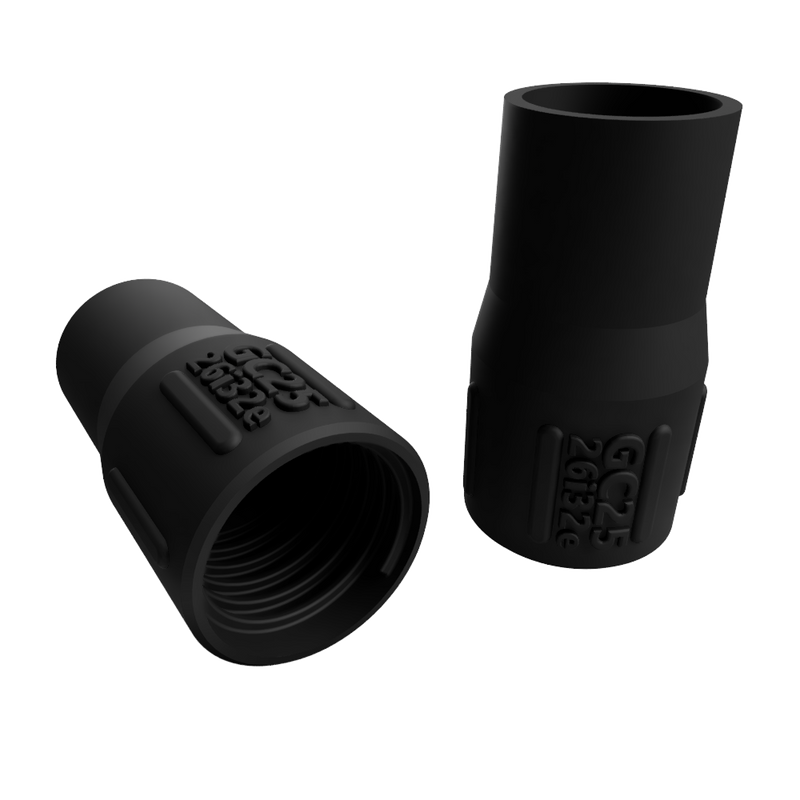

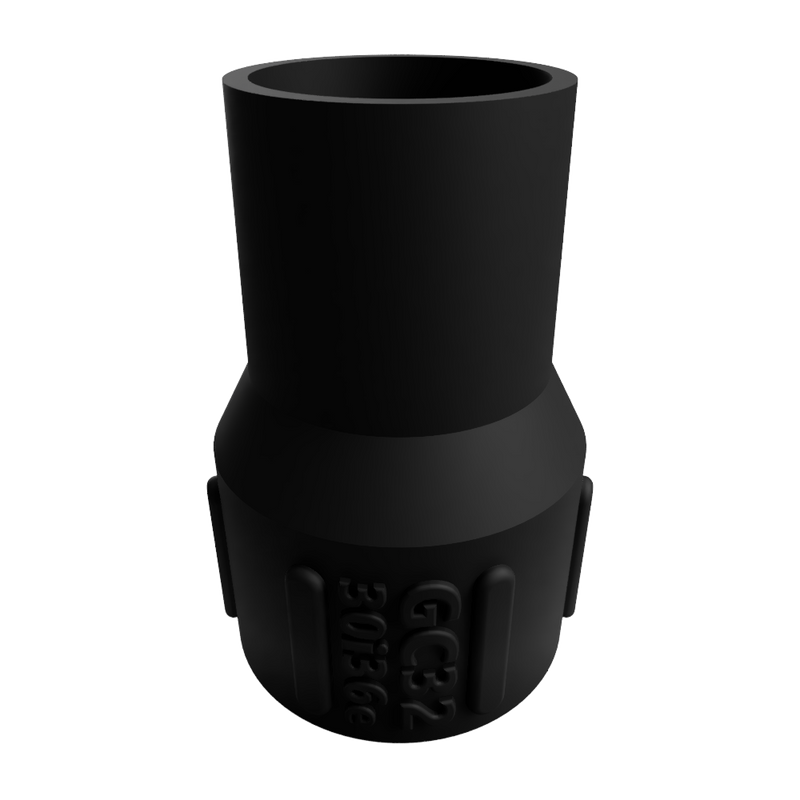

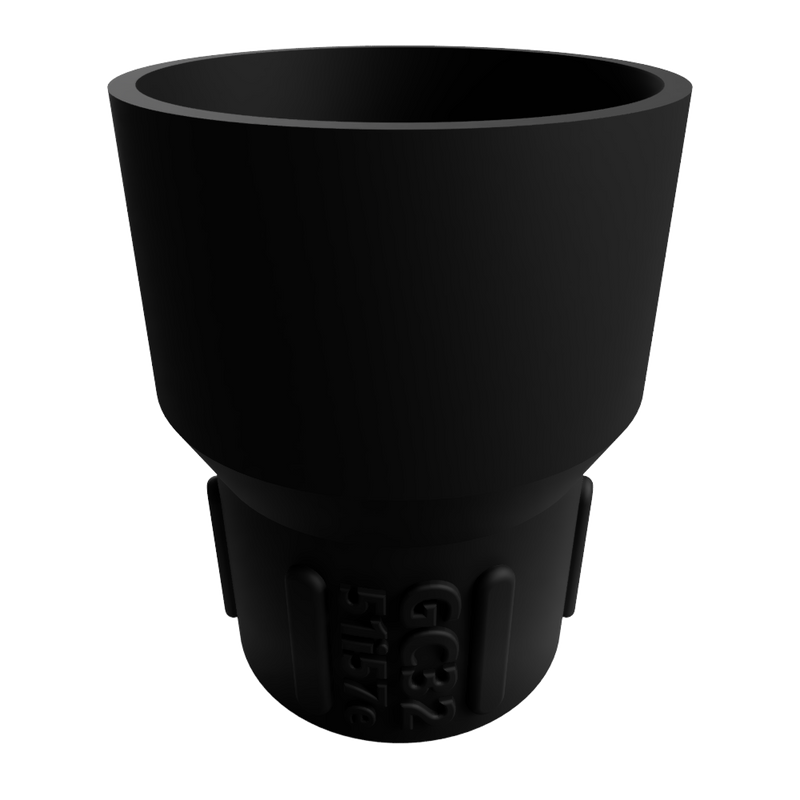

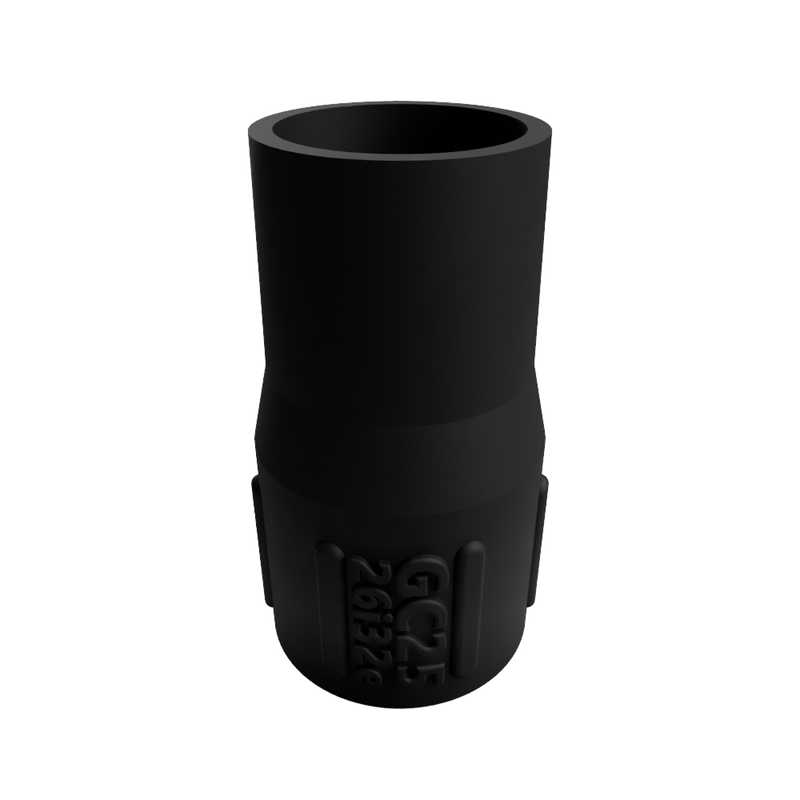

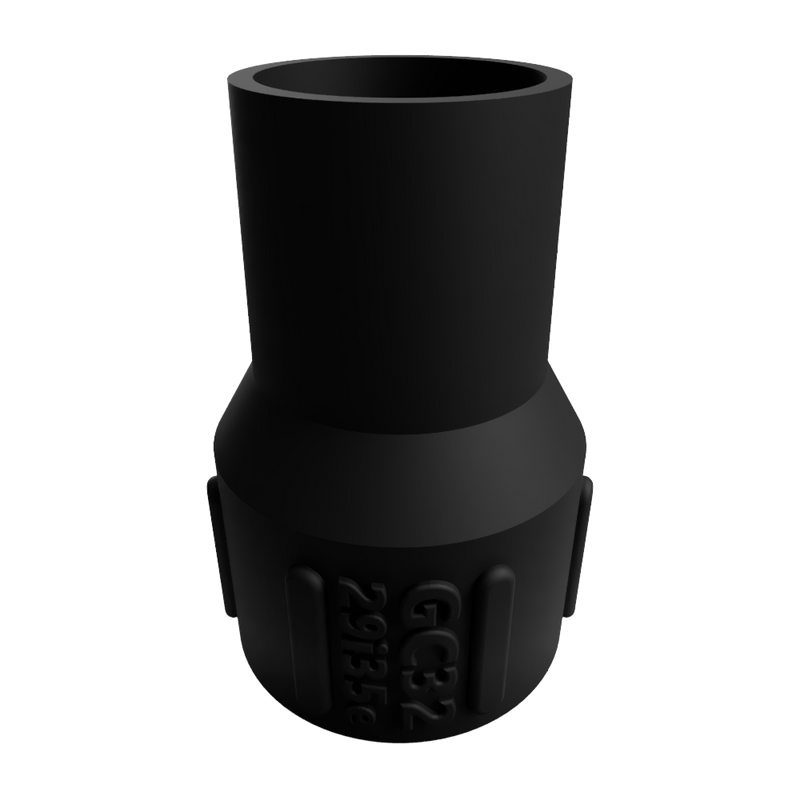

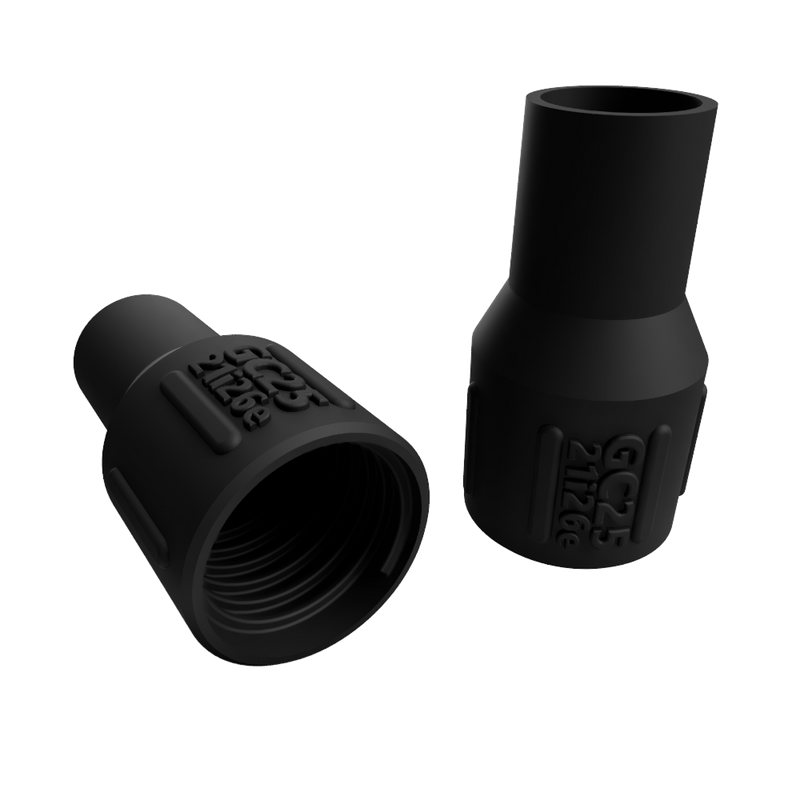

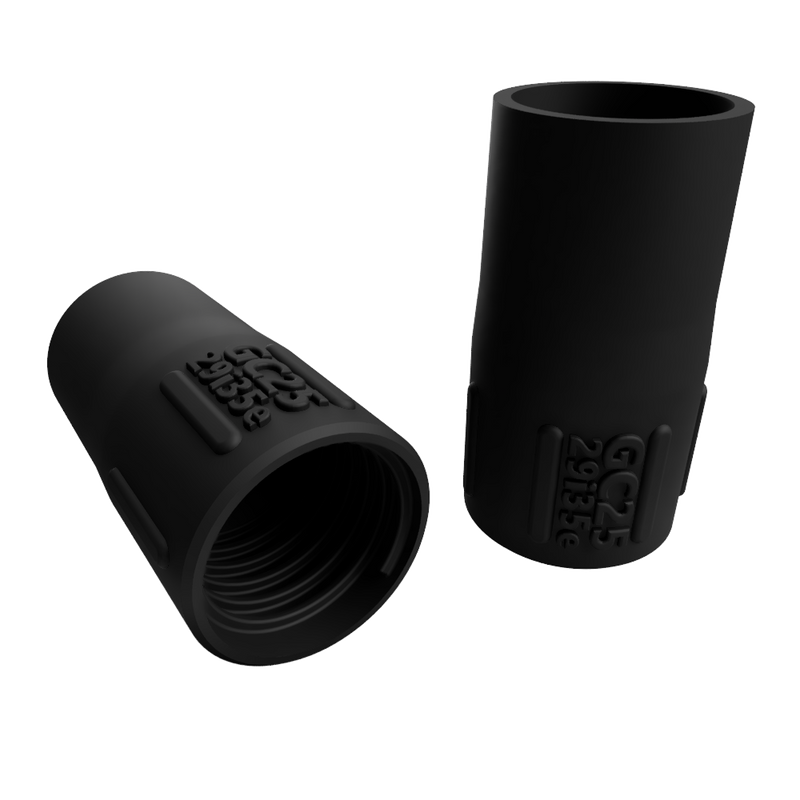

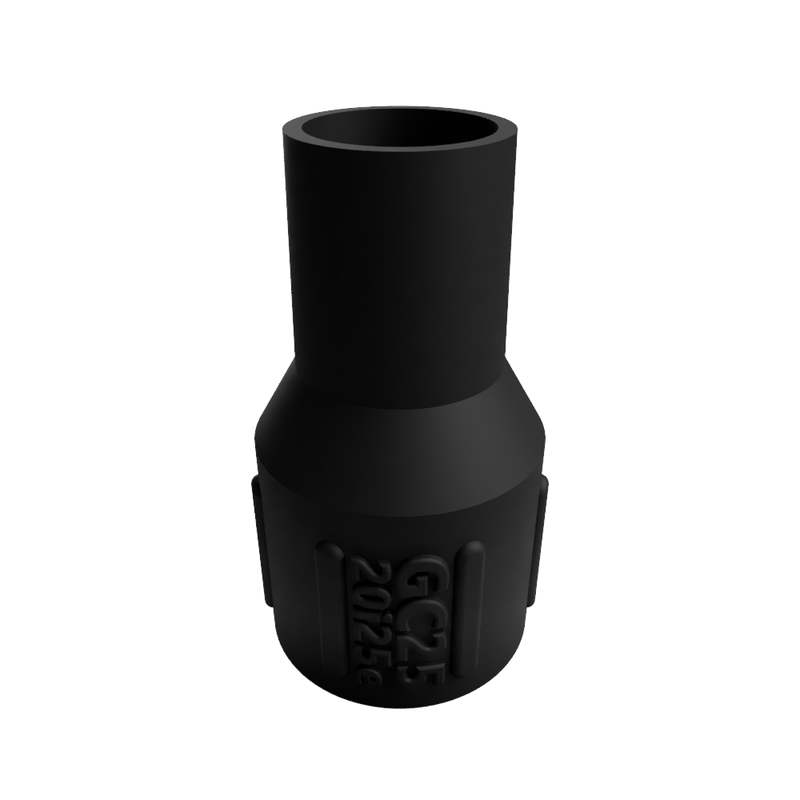

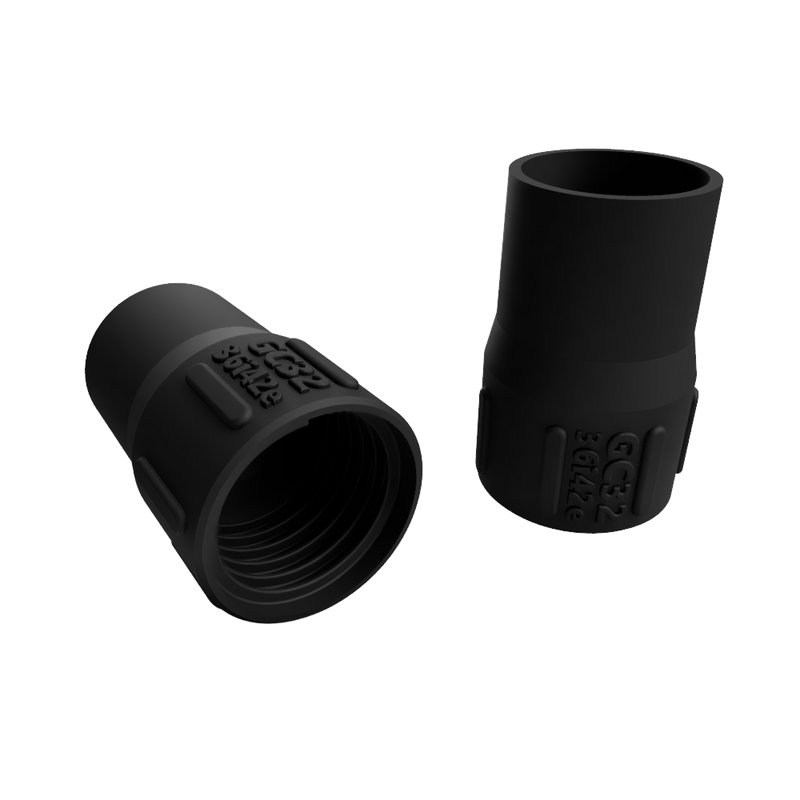

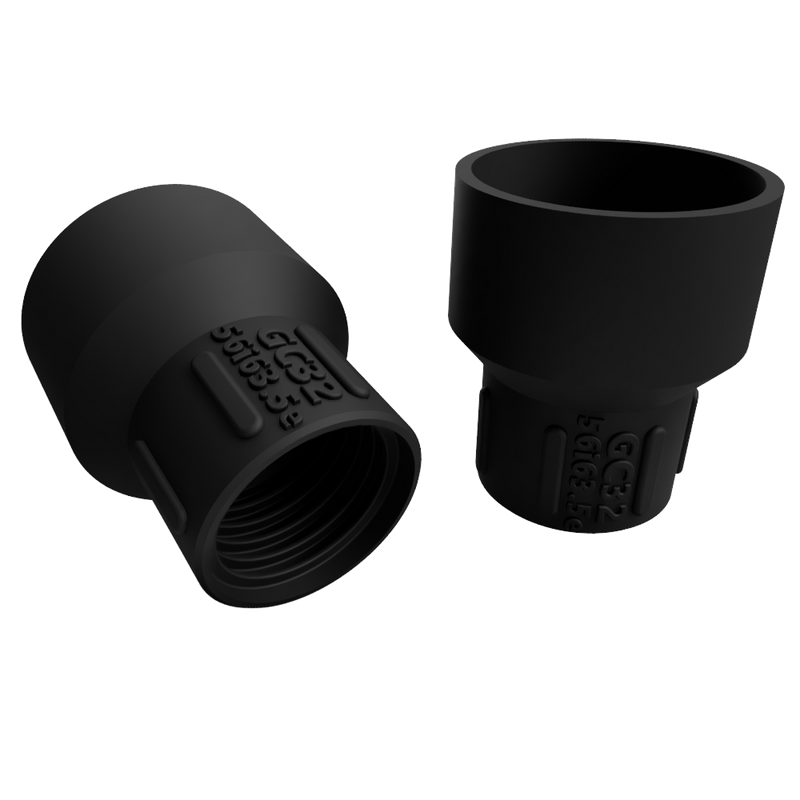

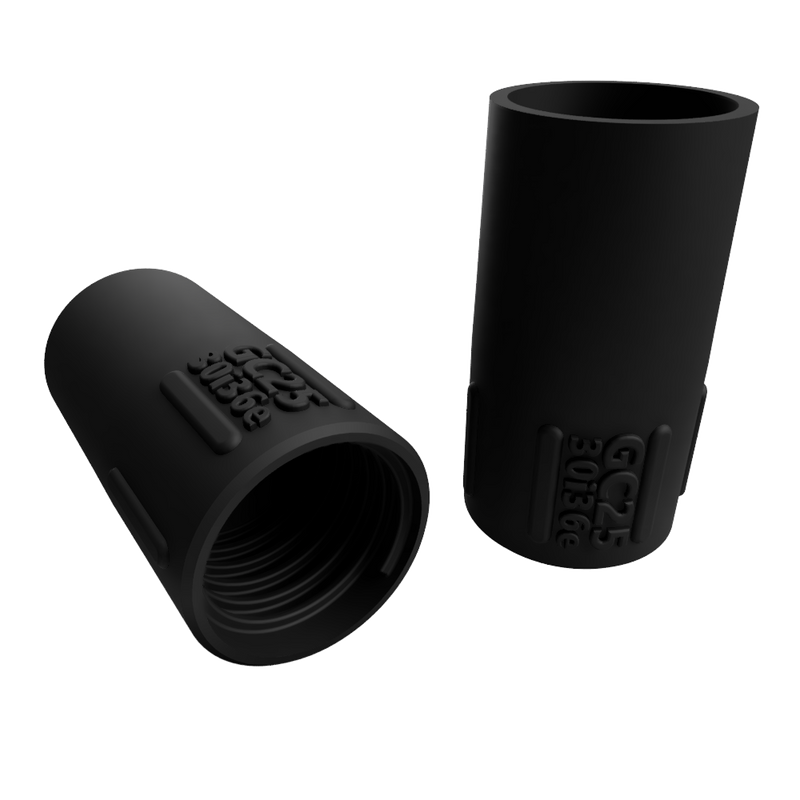

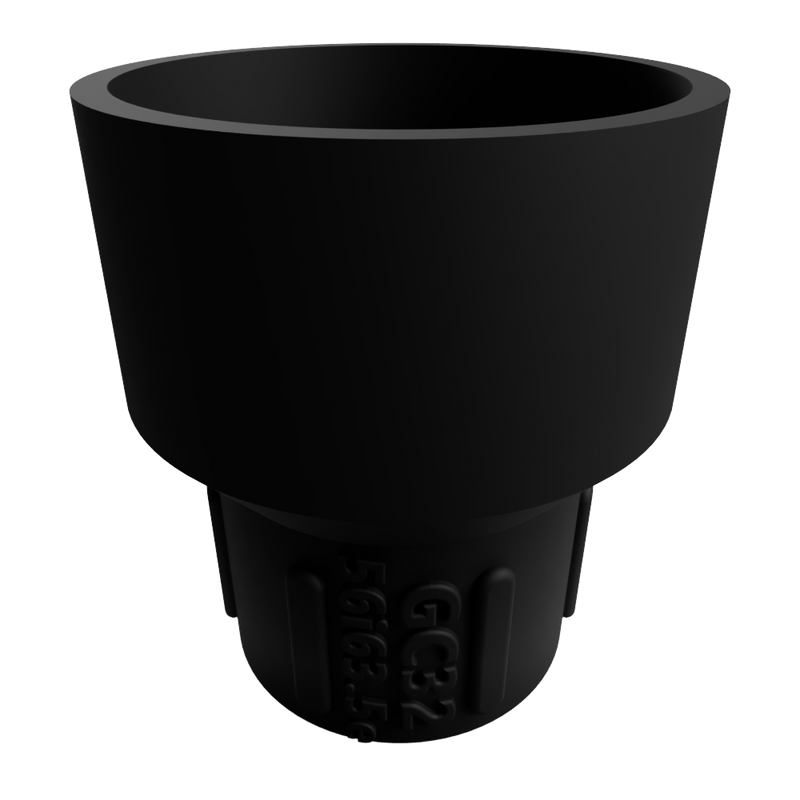

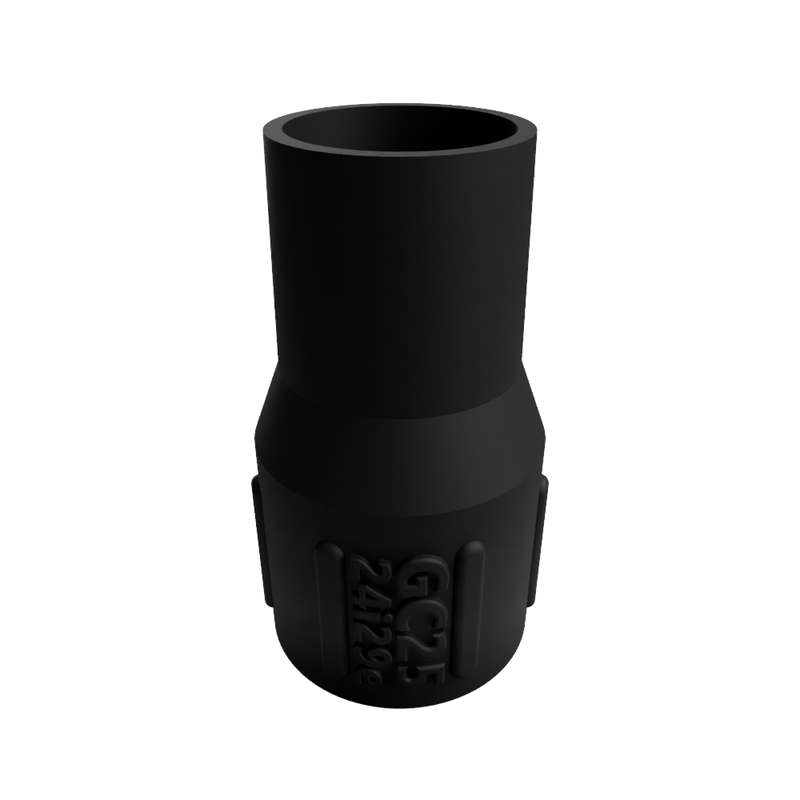

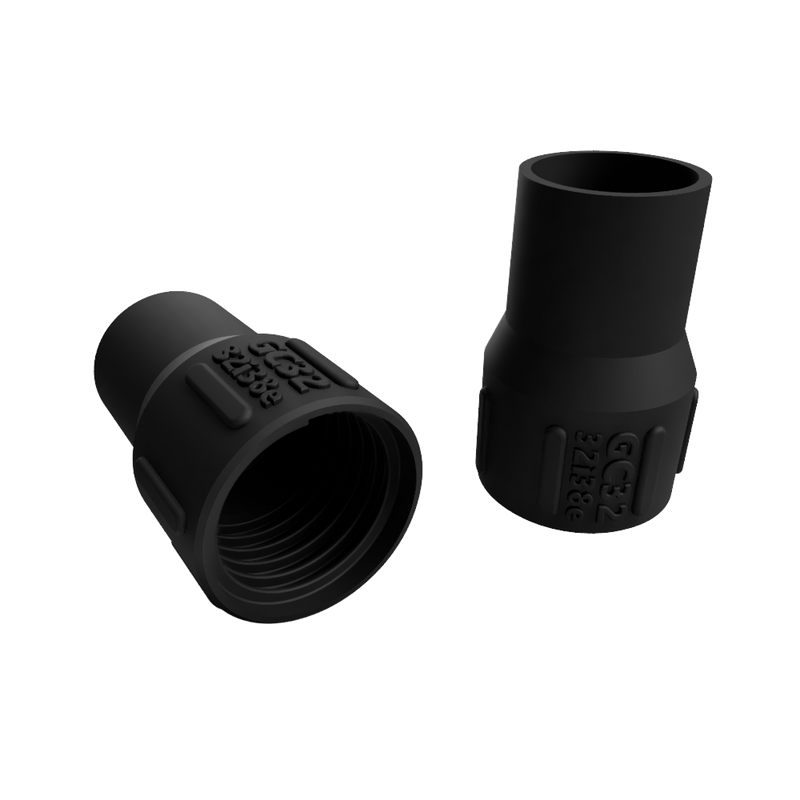

Le DUST COMMANDER GCx est un raccord à vis ESD TPU personnalisable et imprimé en 3D, conçu pour s'intégrer parfaitement aux tuyaux d'aspiration antistatiques DUST-HESD. Disponible en 37 tailles, il garantit un ajustement parfait et hermétique pour les tuyaux de 25 mm (HESD25) et 32 mm (HESD32), ce qui le rend idéal pour les applications industrielles et en atelier.
Caractéristiques principales
✅ Dimensions personnalisées – 11 tailles pour HESD25 et 26 tailles pour HESD32, permettant une compatibilité précise avec une large gamme de raccords.
✅ Matériau ESD-Safe – Fabriqué à partir de TPU électriquement conducteur (Shore 92A, <10^6 ohms), garantissant une dissipation statique pour une utilisation sûre dans les environnements sensibles.
✅ Imprimé en 3D FDM – Offre durabilité, flexibilité et résistance aux chocs pour des performances durables.

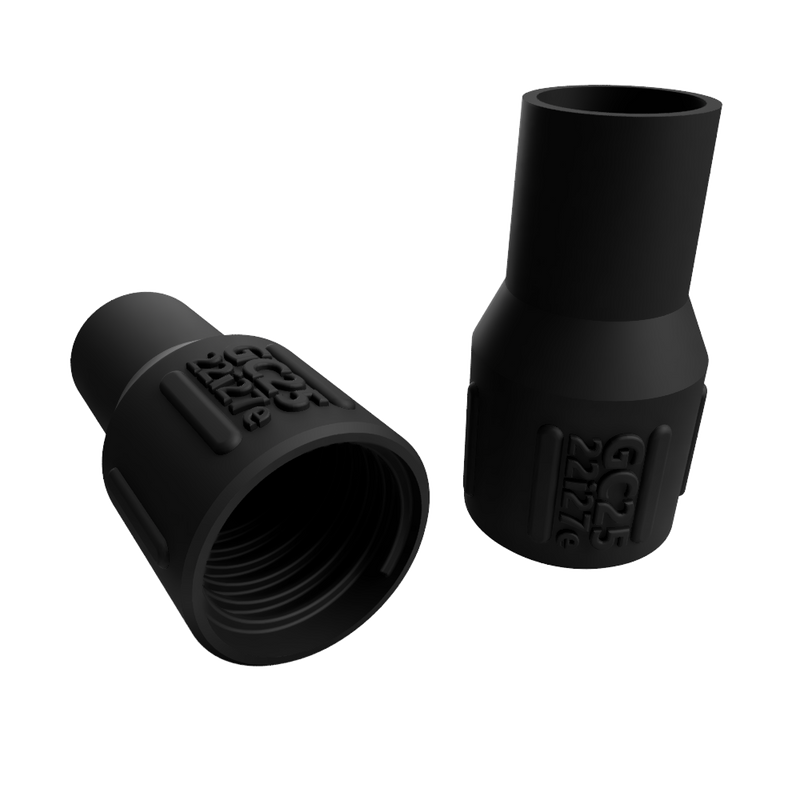

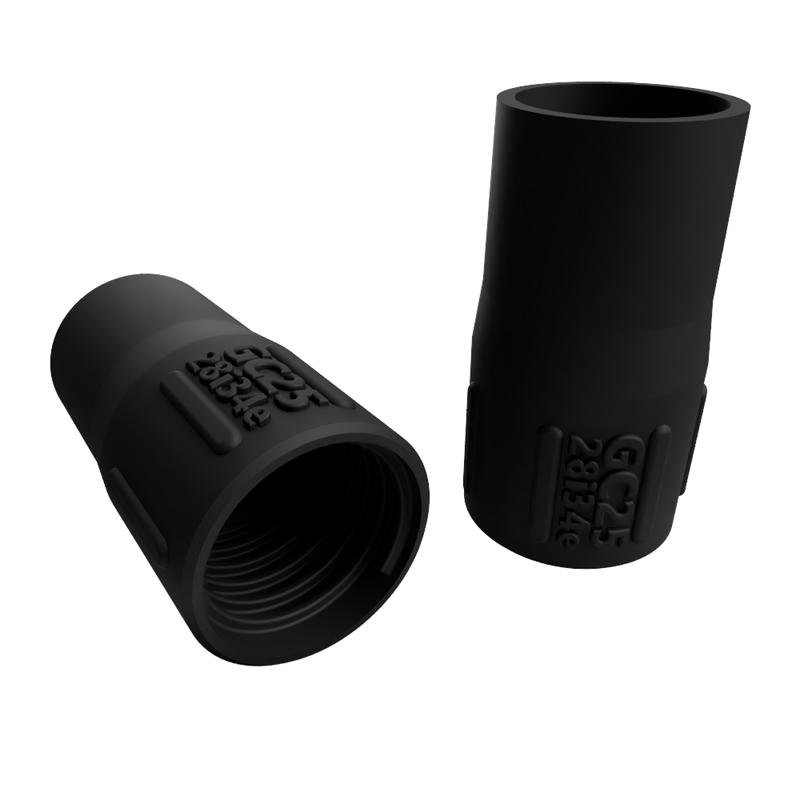

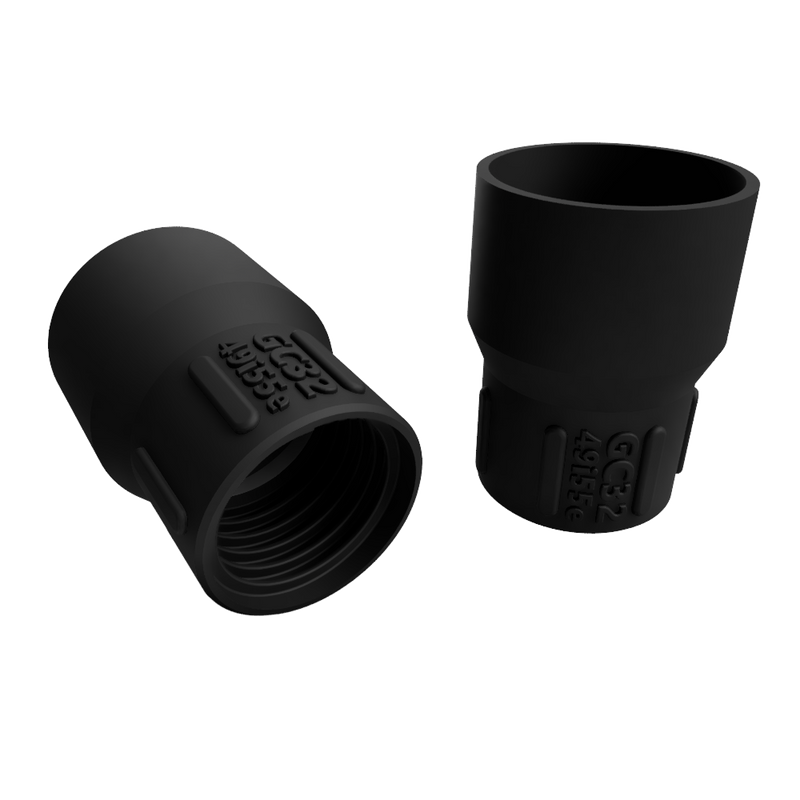

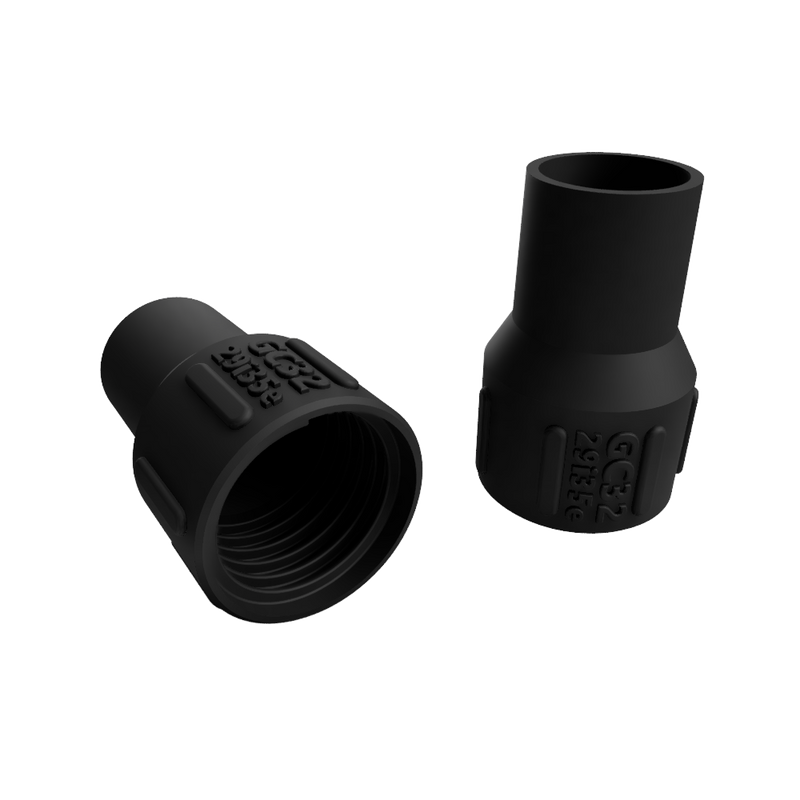

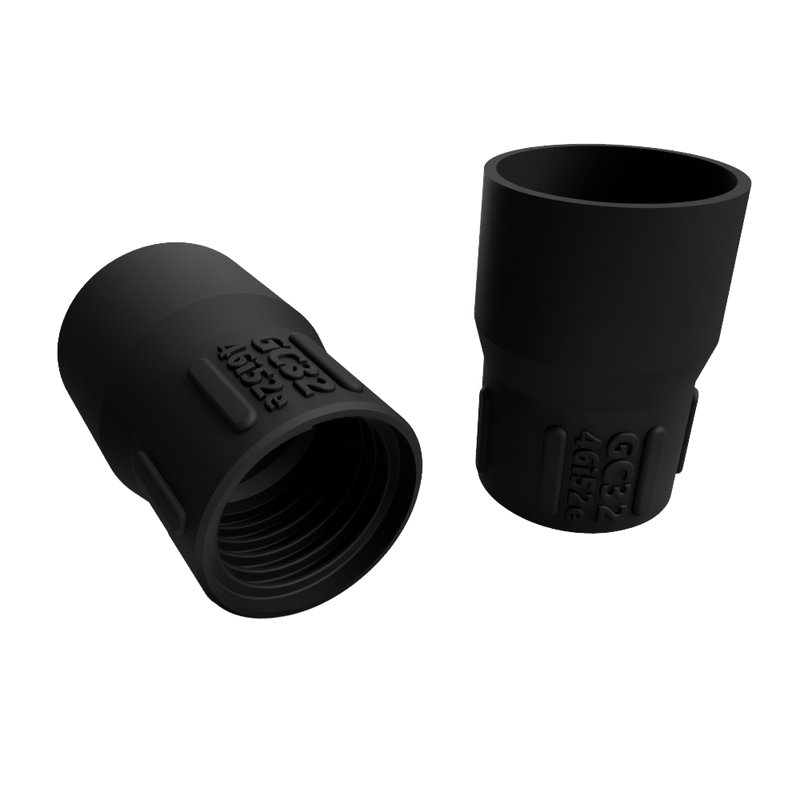

✅ Manchon à visser souple – Assure une connexion sûre et étanche aux tuyaux DUST-HESD.

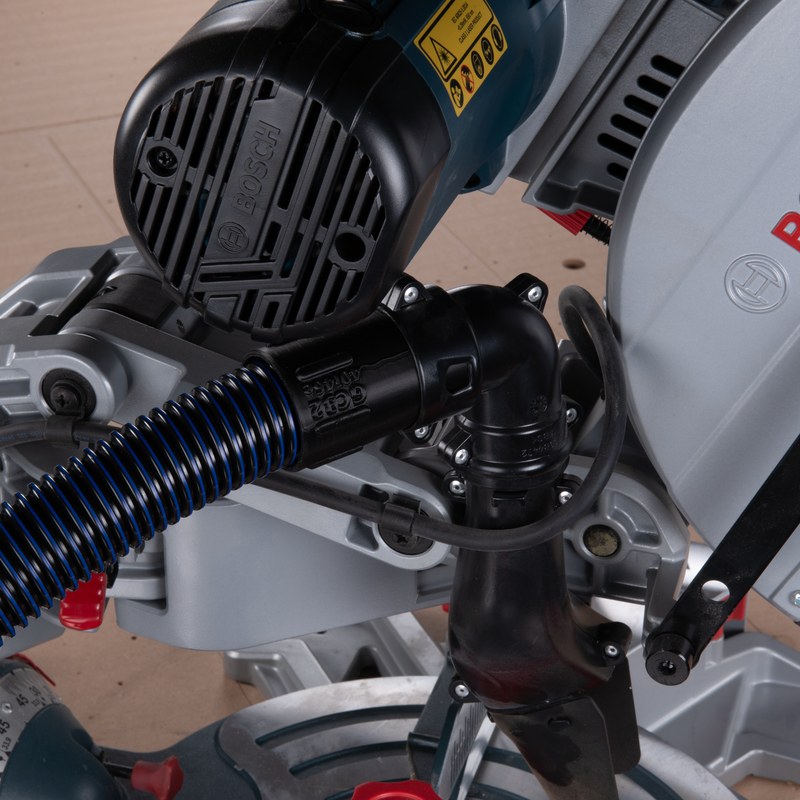

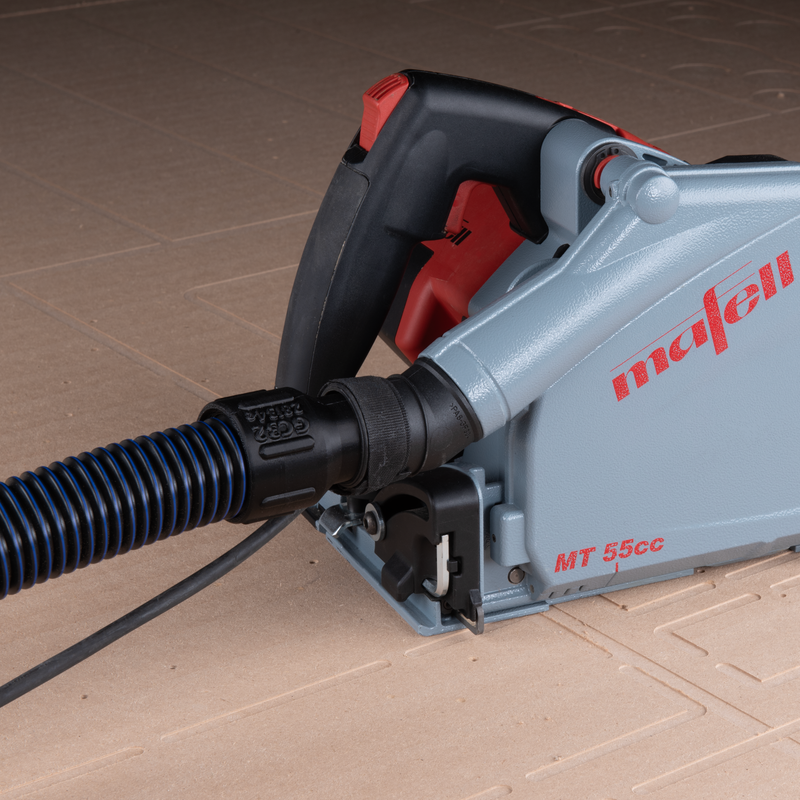

✅ Compatibilité polyvalente – Convient aux aspirateurs industriels, machines textiles, machines à bois, convoyeurs de granulés et construction d'appareils.
Spécifications techniques
| Caractéristique | Spécification |
|---|---|
| Matériau | TPU électriquement conducteur (Shore 92A) |
| Procédé de fabrication | Impression 3D FDM |
| Résistance de surface | <10^6 ohms (antistatique) |
| Plage de température | -20 °C à +60 °C |
| Couleur | Noir |
| Compatibilité | Tuyaux DUST-HESD25 et DUST-HESD32 |
| Système de dimensionnement | GCXX-YYiZZe (voir ci-dessous pour plus de détails) |
Comment choisir la bonne référence
Pour sélectionner le bon connecteur GCx, procédez comme suit :
- Déterminez le modèle de votre tuyau : HESD25 (25 mm) ou HESD32 (32 mm).
- Identifiez les diamètres interne (YY) et externe (ZZ) requis de la buse.
-
Utilisez le format de référence suivant : GCXX-YYiZZe
- XX : diamètre nominal du tuyau (25 pour HESD25, 32 pour HESD32).
- YY : diamètre interne de la buse (en mm).
- ZZ : diamètre externe de la buse (en mm).
Exemple :

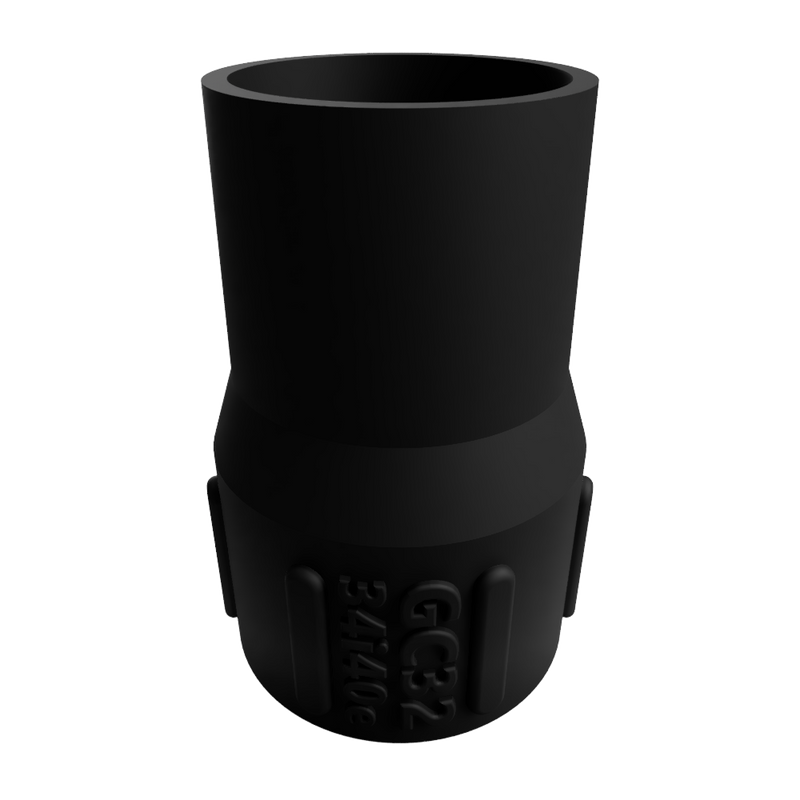

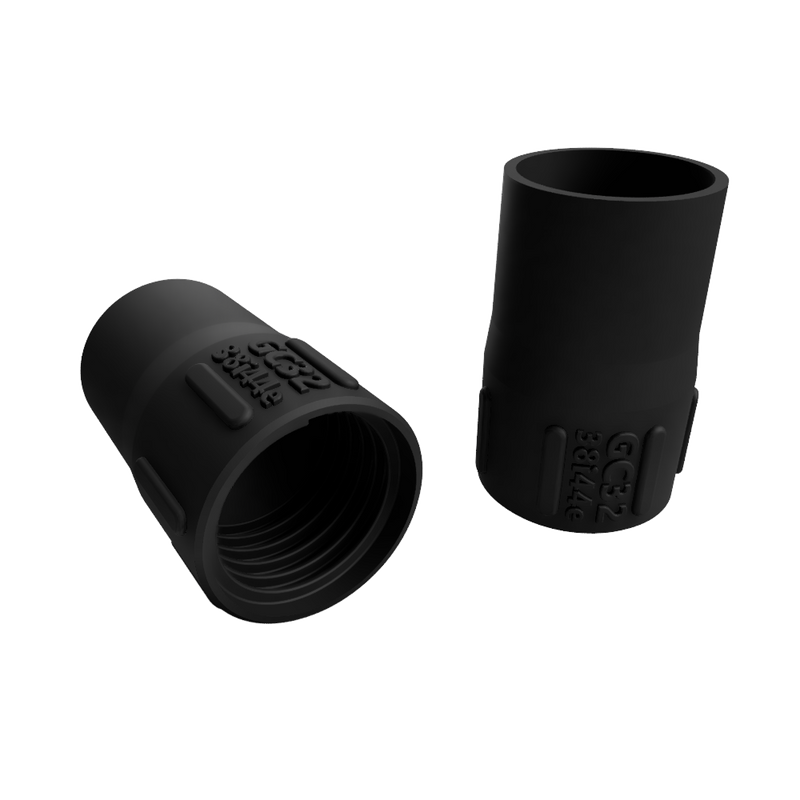

- GC32-34i40e = tuyau de 32 mm (HESD32), diamètre interne de 34 mm, diamètre externe de 40 mm.

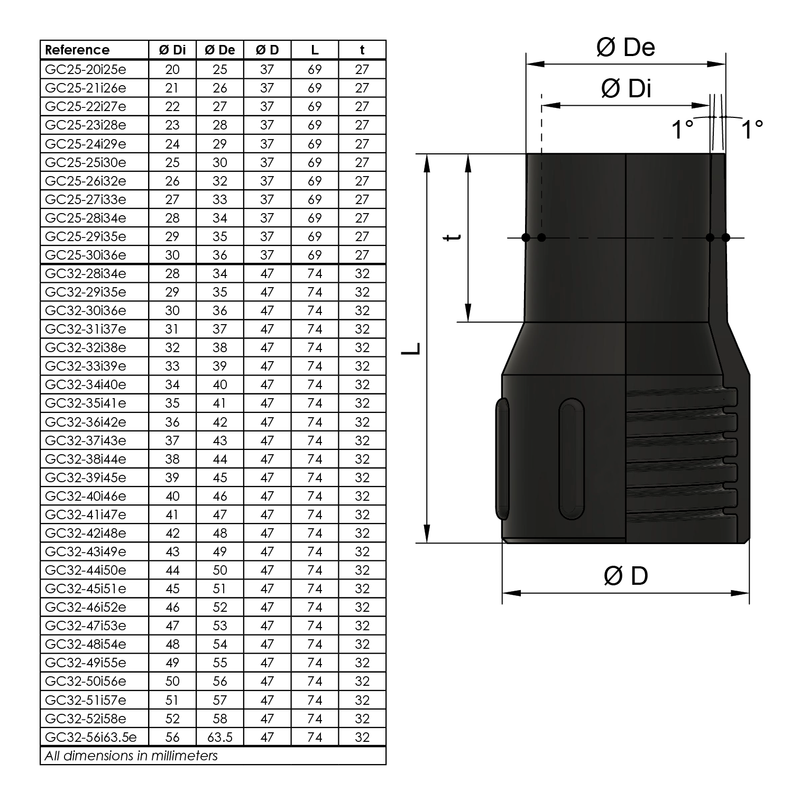

Remarque : si vous effectuez votre sélection en fonction du diamètre interne du raccord d'extrémité, consultez le tableau fourni pour trouver le diamètre externe correspondant.
Applications
- Systèmes d'aspiration industriels – Connexion sécurisée pour l'extraction de la poussière et des débris.

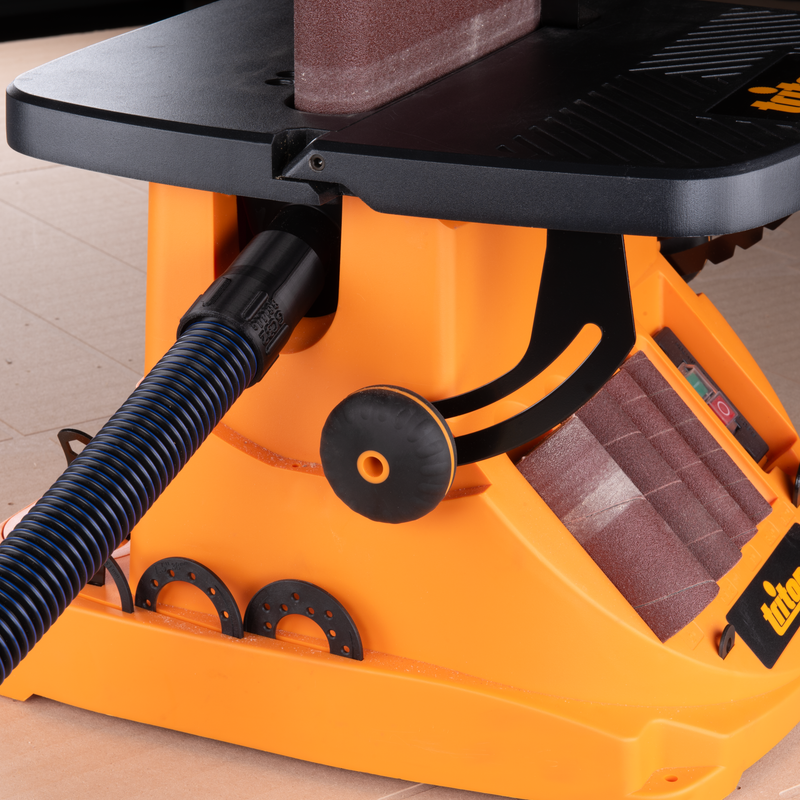

- Machines textiles et à bois – Ajustement fiable pour la manutention des matériaux.
- Convoyeurs à granulés – Assure un flux de matériaux efficace.
- Ateliers électroniques – Protection ESD pour les composants sensibles.
REMARQUE : chaque connecteur est vendu à l'unité. Le prix affiché correspond à 1 connecteur/buse. Reportez-vous aux tableaux/schémas pour connaître les dimensions exactes.
